226 4 Programación de ciclos
4.8 Ciclos de fr
esado

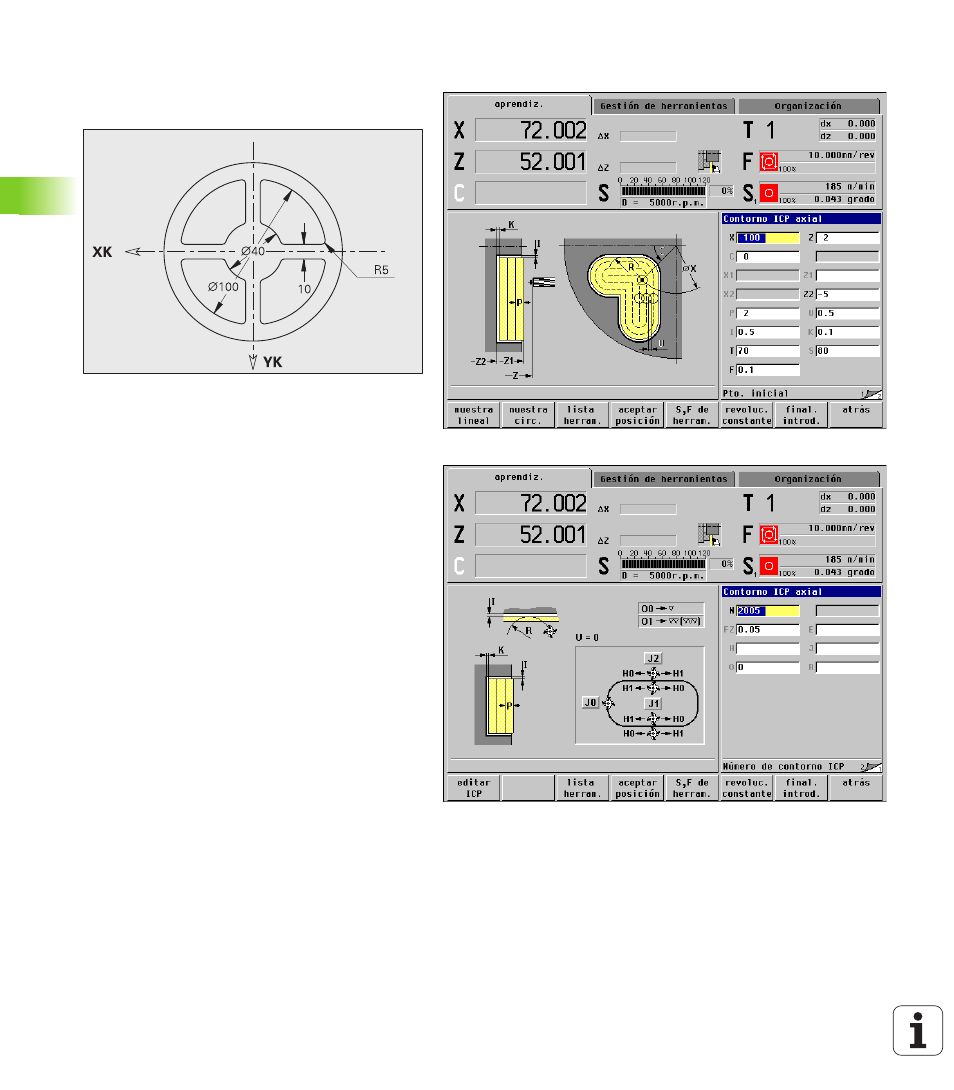

Ejemplos de ciclos de fresado
Fresado sobre la superficie frontal
En este ejemplo se fresa una cajera. El mecanizado
completo de superficies frontales, incluida la
definición del contorno, se presenta en el ejemplo de
fresado en "9.8 Ejemplo ICP de Fresado".
El mecanizado se produce con el ciclo "Figura ICP
axial". En la definición del contorno se elabora primero
el contorno básico - a continuación se superponen los
redondeos.
Datos de herramienta (Fresado)
„ WO = 8 – Orientación de la herramienta
„ I = 8 – Diámetro de la fresa
„ K = 4 – Número de dientes
„ TF = 0,025 – Avance por diente
