HEIDENHAIN MANUALplus 4110 229
4.9 Modelos de taladr
ado y fr
esado

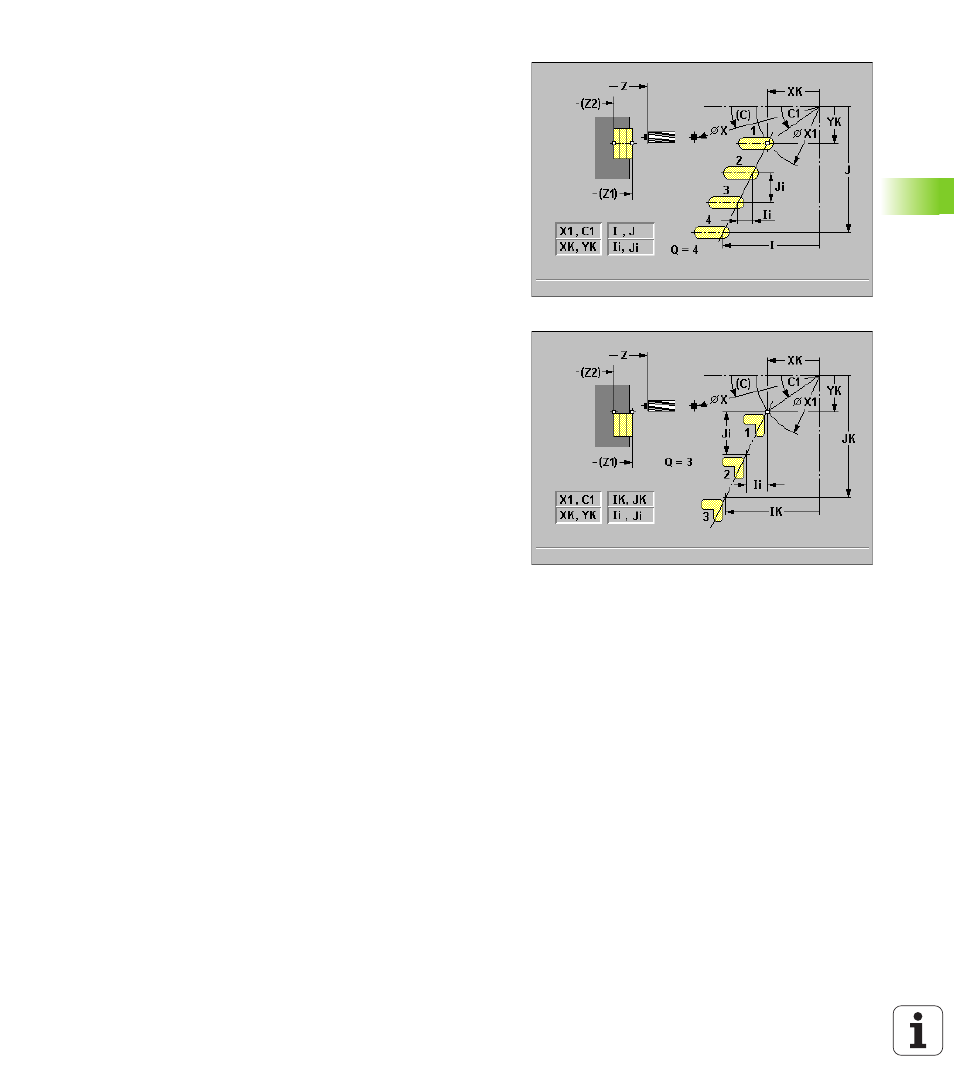

Parámetro de ciclo
 Punto inicial X, Z
 Angulo de cabezal C (Posición axial C) – por defecto: Angulo actual
del cabezal
 Punto inicial del modelo X1, C1: Posición, ángulo inicial
(coordenadas polares)
 Punto inicial del modelo XK, YK: (coordenadas cartesianas)
 Punto final del modelo I, J: (coordenadas cartesianas)
 Distancia del modelo (incremental) Ii, Ji
 Número de taladros/ranuras Q – por defecto: 1
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
Adicionalmente se requieren los parámetros del taladro/fresado.
Utilice las siguientes combinaciones paramétricas para:
„ Punto inicial del modelo:
„ X1, C1 o
„ XK, YK
„ Posiciones del modelo:
„ Ii, Ji y Q
„ I, J y Q
Ejecución del ciclo
1 Posicionar (según la configuración de su máquina):
„ sin eje C: se posiciona sobre "ángulo del cabezal C"
„ con eje C: activa el eje C y se posiciona en marcha rápida sobre
el "ángulo del cabezal C"
„ modo manual: mecanizado desde el ángulo de cabezal actual
2 se calculan las posiciones del modelo
3 se posiciona sobre el "punto inicial del modelo"
4 ejecuta el taladro/fresado
5 se posiciona para el próximo mecanizado
6 repite 4...5, hasta que se hayan realizado todos los mecanizados
7 regresa al "punto inicial X, Z"
