4.6 Ciclos de r
o
scado y entalladur
a

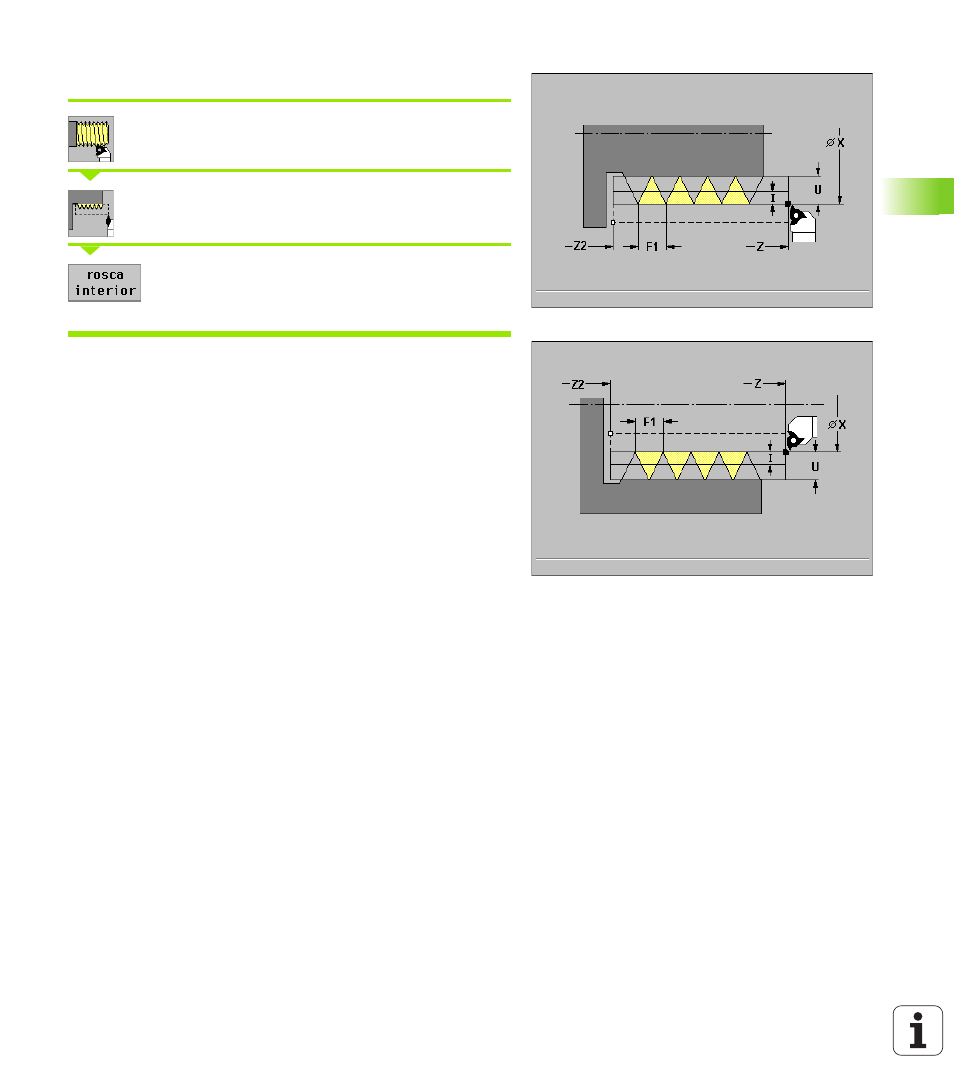

Ciclo de roscado (longitudinal)
Seleccionar "corte de rosca"
Seleccionar "ciclo de roscado"
Softkey Rosca interior
Conectado: Rosca interior
Desconectado: Rosca exterior
El ciclo genera una rosca exterior o interior entrante con un ángulo de
flanco de 30º. La aproximación se produce a continuación en "dirección
X".
Parámetro de ciclo
 Punto inicial X, Z de la rosca
 Punto final de la rosca Z2
 Paso de roscado F1 (= Avance)
 Profundidad de rosca U
„ Sin datos: se calcula
Rosca exterior: U=0.6134*F1
Rosca interior: U=–0.5413*F1
 1ª profundidad de corte I
„ I<U: primer corte con "I" - cada corte siguiente: Reducción de la
profundidad de corte
„ I=U: un corte
„ Sin datos: se calcula según U y F1
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
Ejecución del ciclo
1 calcula las subdivisiones de corte
2 comienza desde "Z" para el primer corte
3 se desplaza con un avance hasta el "punto final Z2"
4 retrocede paralela al eje y se aproxima para el siguiente corte
5 se repite 3...4, hasta alcanzar la "profundidad U"
