344 6 Programación DIN
6.15 Ciclos de r
o
scado
Rosca cónica G353

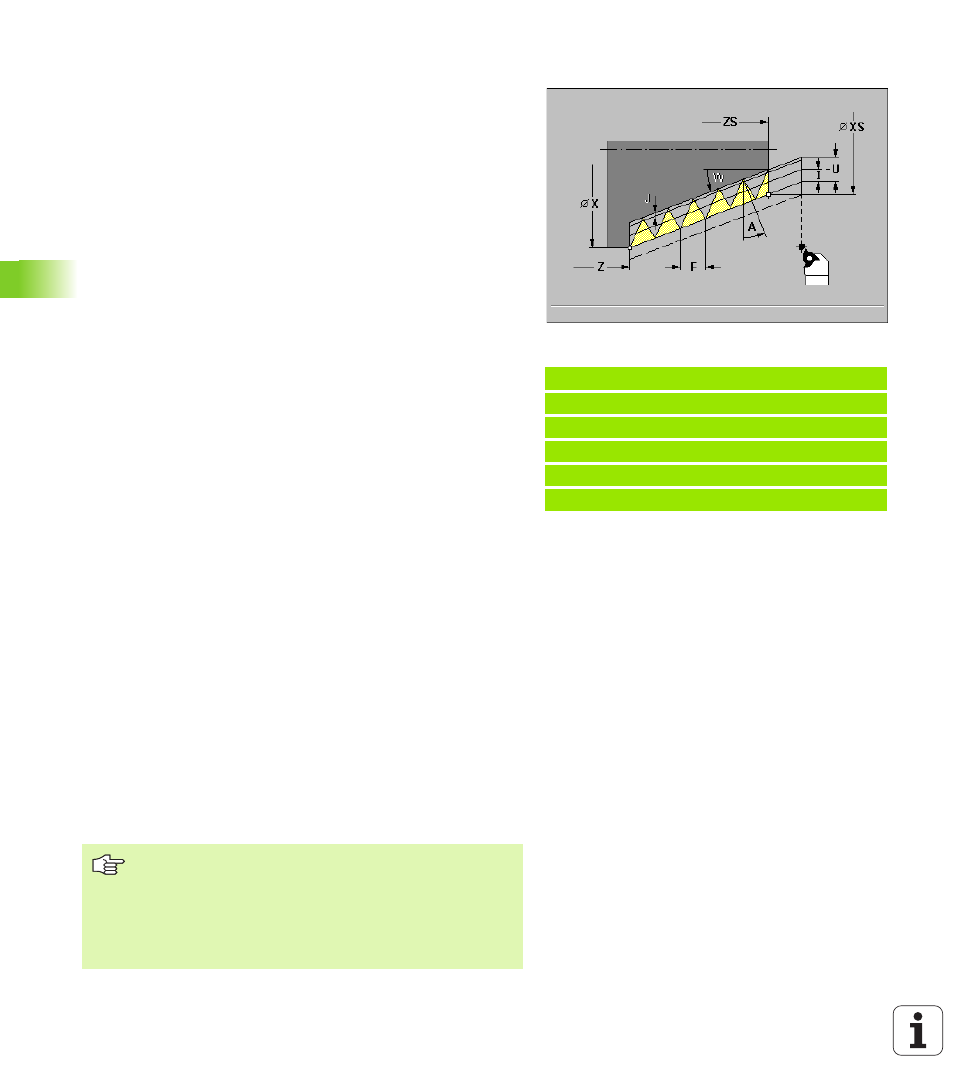

G353 elabora una rosca cónica en uno o varios pasos con paso
variable.
Parámetro
 Punto final X Roscado (Cota de diámetro)
 Punto final Z Roscado
 Punto inicial XS Roscado (Cota de diámetro)
 Punto inicial ZS Roscado
 Paso de rosca F
 Profundidad de rosca U
„ U>0: Rosca interior
„ U<=0: Rosca exterior (lado longitudinal y frontal)
„ U= +999 ó –999: la profundidad de la rosca se calcula
 Aproximación máxima I - por defecto: se calcula según el paso y la
profundidad de rosca
 A Ángulo de profundización (por defecto: 30°):
Campo: -60° < A < 60°
„ A>0: Aproximación desde el lado derecho
„ A<0: Aproximación desde el lado izquierdo
 Nº de pasos D - por defecto: 1
 Angulo cónico W (por defecto: 0º): campo: -45° < W < 45°
 Profundidad de corte restante J (por defecto: 1/100 mm)
 Paso variable E (por defecto: 0)
„ E>0: aumenta el paso por vuelta según E
„ E<0: disminuye el paso por vuelta según E
Roscados interiores o exteriores: véase signo de "U“
Subdivisión del corte: El primer corte se produce con "I", en cada
corte siguiente se reduce la profundidad de corte, hasta que se alcanza
"J".
Sobreposicionamiento del volante (si su máquina está equipada
para ello): Las sobreposiciones están limitadas:
„ Dirección X: según la profundidad actual de corte - no sobrepasar el
punto inicial/final de la rosca
„ Dirección Z: máximo 1 paso de roscado - no sobrepasar el punto
inicial/final de la rosca
Definición del ángulo cónico: XS/ZS, X/Z o XS/ZS, Z, W o
ZS, X/Z, W
Ejemplo: G353
%353.nc
[G353]
N1 T45 G97 S1500 M3
N2 G0 X13 Z4
N3 G353 X16 Z-28 XS13 ZS0 F1.5 U-999
FINAL
„ La "parada de ciclo" actúa al final de un corte de rosca.
„ El override del avance y del cabezal están inactivos
durante la ejecución del ciclo.
„ El sobreposicionamiento del volante se activa mediante
un interruptor en el panel de mandos de la máquina.
„ El control previo está desconectado
