368 6 Programación DIN
6.20 Mecanizado de superficies fr
ontales

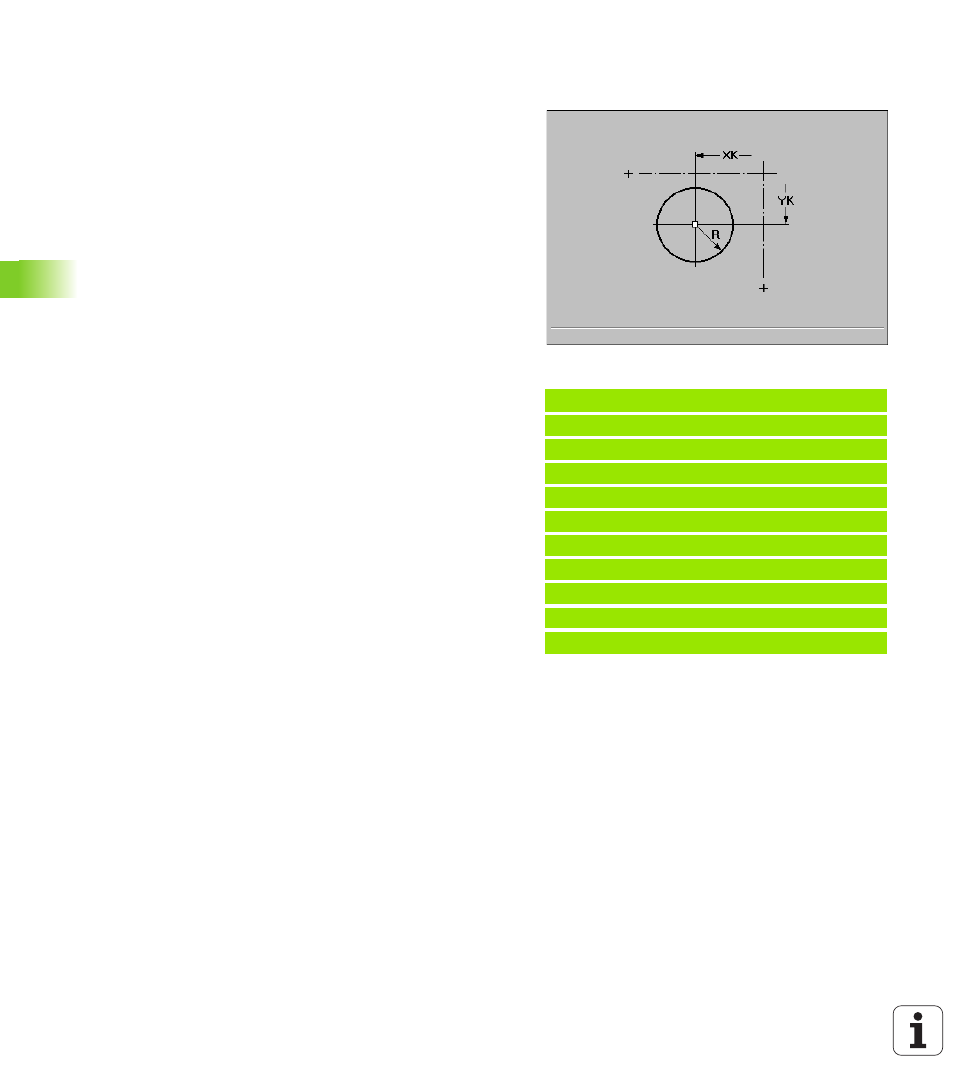

Definición de la figura círculo completo en
superficie frontal G304
G304 define un círculo completo sobre la superficie frontal. Esta figura
se programa en combinación con G793 o G797.
Parámetro
 Punto central XK
 Punto central YK
 Radio R del círculo
Ejemplo: G304
%304.nc
[G304]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G793 Z2 ZE-5 P2 U0.5 R0 I0.5 F0.15 H0 Q0
N6 G304 XK20 YK5 R20
N7 G80
N8 M15
FINAL
