HEIDENHAIN MANUALplus 4110 373
6.21 Mecanizado de superficies en
v
o
lv
ent
e
s
Superficie envolvente lineal G111
Comando de geometría: G111 define el trayecto de un contorno de
superficie envolvente.
Comando de mecanizado: La herramienta se desplaza linealmente
con avance al "punto final".
Parámetro
 Punto final Z – por defecto: posición actual de Z

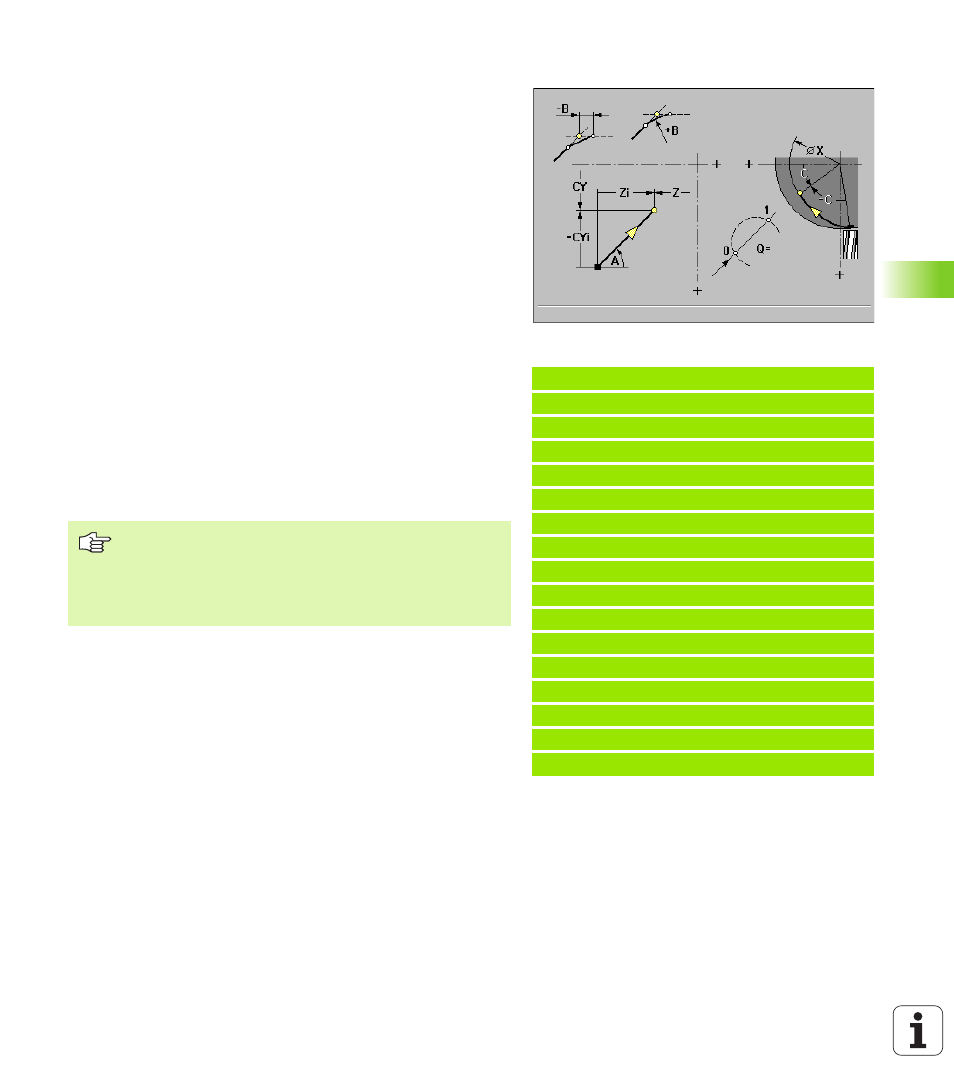

 Angulo final C – Dirección angular: véase figura auxiliar
 Punto final CY como cota de trayectoria (Referencia: Diámetro de
referencia G120)
 Angulo A – Dirección angular: véase figura auxiliar
 Punto de corte Q (por defecto: Q=0): Si resultan dos posibilidades
de solución del cálculo del punto final, "Q" define el punto final.
 Bisel/redondeo B : Transición al próximo elemento del contorno.
Programar el punto final teórico del elemento del contorno si se
indica un bisel/redondeo.
„ B sin datos: Transición tangencial
„ B=0: Transición no tangencial
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
 Punto final X: Aproximación (cota de diámetro) – (por defecto:
posición actual de X)
Ejemplo: G111
%111.nc
[G111, G120]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N6 G41 Q2 H0
N7 G110 Z-20 CY0
N8 G111 Z-40
N9 G113 CY39.2699 K-40 J19.635
N10 G111 Z-20
N11 G113 CY0 K-20 J19.635
N12 G40
N13 G110 X105
N14 M15
FINAL
„ Definir el punto final con "C" o "CY".
„ sólo está permitido en G111 como instrucción
geométrica: parámetros Q, B
„ permitido sólo G111 como instrucción de mecanizado:
parámetro X
