9.2 Ejemplo ICP "isla roscada"

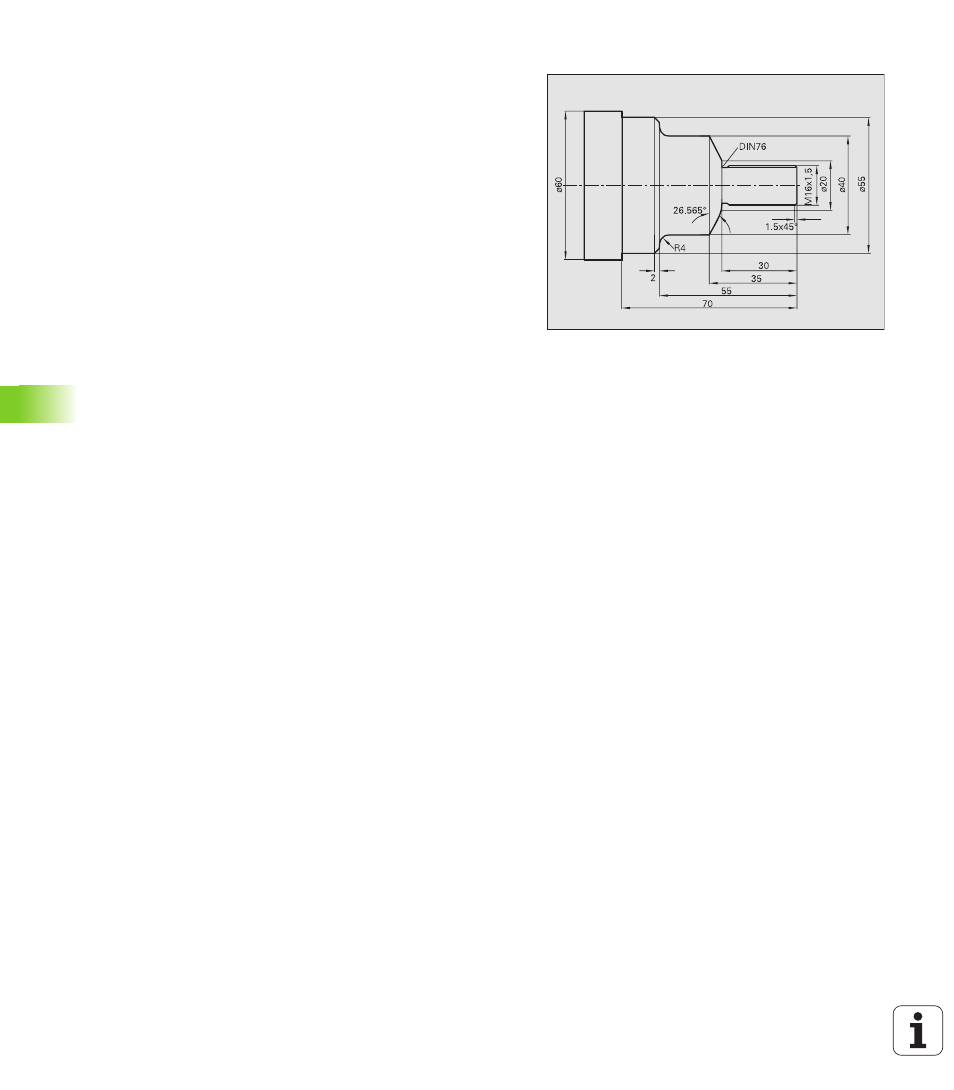

En este ejemplo se explica la realización de la isla roscada con ayuda
de la programación ICP. En base al plano de acabado se representan
los distintos pasos para realizar el contorno ICP y unir dicho contorno
a los ciclos ICP.
El mecanizado se realiza con los ciclos ICP longitudinales. Al final del
mecanizado están disponibles la descripción del contorno ICP y el
programa de ciclos completo.
Herramientas empleadas
„ Herramienta de desbaste:
„ Posición T1
„ WO = 1 Orientación de la herramienta
„ A = 93° Ángulo de ajuste
„ B = 55° Ángulo de punta
„ R = 0,8 Radio de la herramienta
„ Herramienta de acabado:
„ Posición T2
„ WO = 1 Orientación de la herramienta
„ A = 93° Ángulo de ajuste
„ B = 55° Ángulo de punta
„ R = 0.5 Radio de la herramienta
„ Herramienta de roscado:
„ Posición T3
„ WO = 1 Orientación de la herramienta
Ejecución del proceso
 Fijar el bloque (diámetro 60 mm, longitud 100 mm)
 Ajustar máquina
- Determinar cero pieza
- determinar medidas de la herramienta
 Cambiar a "aprendizaje"
 Introducir los ciclos de posicionamiento para el cambio de la
herramienta
 Realización del contorno ICP
 Ensamblar el contorno ICP en el ciclo de desbaste y en el de
acabado
 Ejecutar el roscado
