Modelo de taladro lineal sobre la superficie
envolvente
Sobre la superficie envolvente se realiza un modelo de
taladros lineal con "ciclo de taladro axial". Para este
mecanizado son imprescindibles un cabezal
posicionable y herramientas motorizadas.
El modelo de taladros se define con las coordenadas
del primer taladro, el número de taladros y la distancia

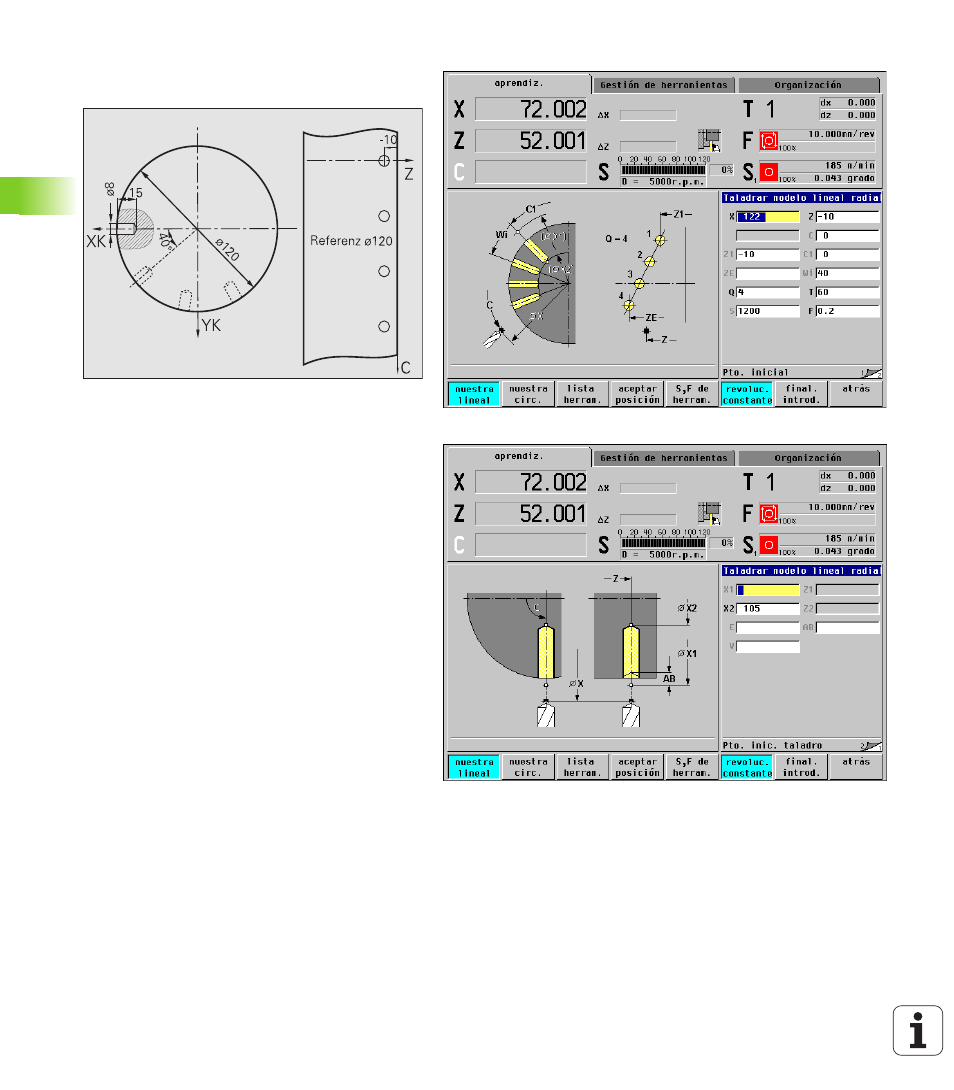

entre los mismos (imagen superior derecha). En el
taladro sólo se indica la profundidad (imagen inferior
derecha).
Datos de herramienta
„ WO = 2 – Orientación de la herramienta
„ I = 8 – Diámetro del taladro
„ B = 90 – Ángulo del extremo
„ H = 1 – La herramienta es motorizada
