482 9 Ejemplos
9.2 Ejemplo ICP "isla r
o
scada"

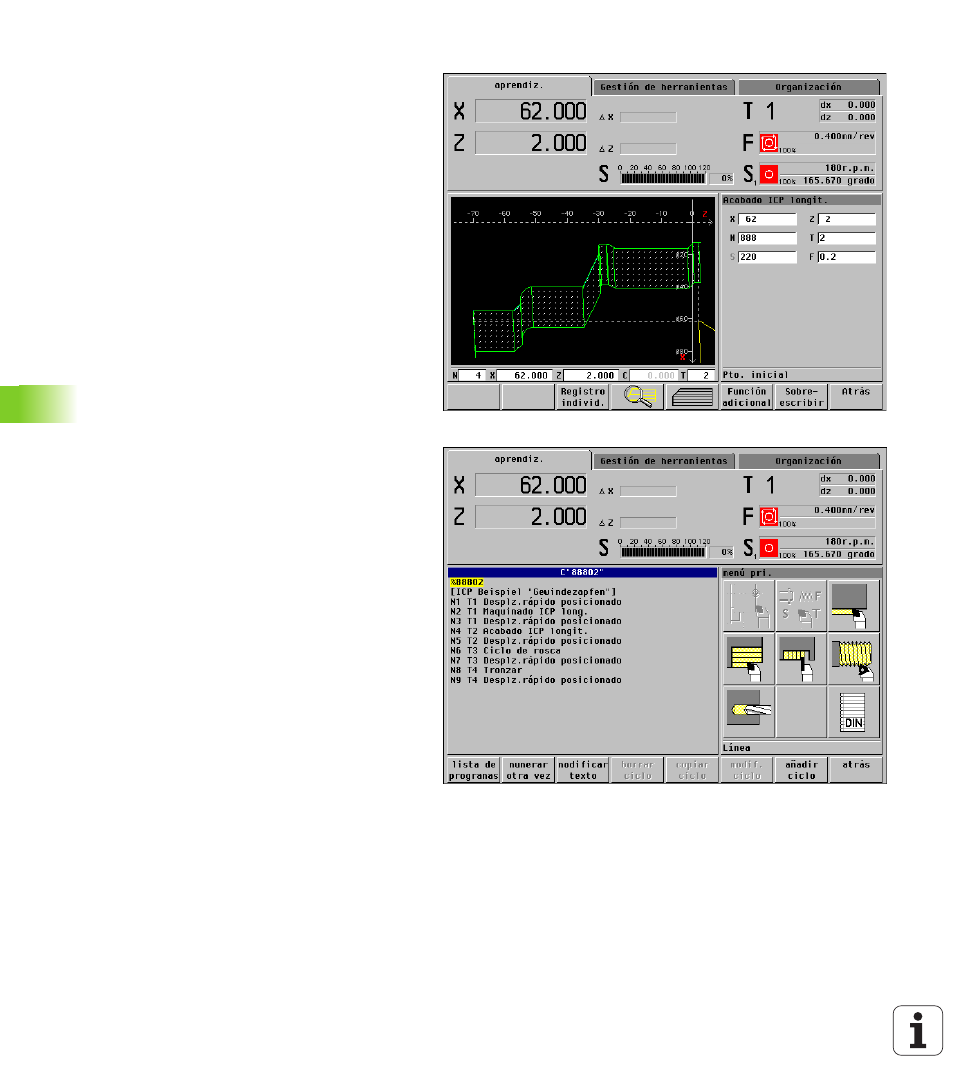

Comprobación del acabado ICP
La ejecución del ciclo de acabado ICP se comprueba
con la "simulación gráfica" (softkey gráfico). Después
el ciclo se acepta en el grupo de ciclos con guardar o
sobreescribir.
El MANUALplus realiza el acabado en la "dirección del
contorno" (figura arriba a la derecha).
Programa de ciclos "ejemplo de pieza mecanizada
ICP"
El programa de ciclos realizado contiene, además de
los ciclos ICP, ciclos de posicionamiento para el
cambio de la hta. y el ciclo de roscado (fig. abajo
dcha.).
Tareas de los ciclos:
„ N1: Mecanizado de la pieza (desbaste)
„ N2: Posicionamiento para el cambio de la
herramienta
„ N3: Acabado de la pieza
„ N4: Posicionamiento para el cambio de la
herramienta
„ N5: Realización de la rosca
„ N6: Posicionamiento para sacar la pieza
