6.4 Mo
vimient
o
s de her
ramienta sin pr
oceso de mecanizado
Punto para el cambio de hta. G14
El carro se desplaza en marcha rápida al punto para el cambio de
herramienta. Las coordenadas del punto de cambio se determinan en
el funcionamiento de ajuste (véase “Fijar el punto para el cambio de
hta." en pág. 52).

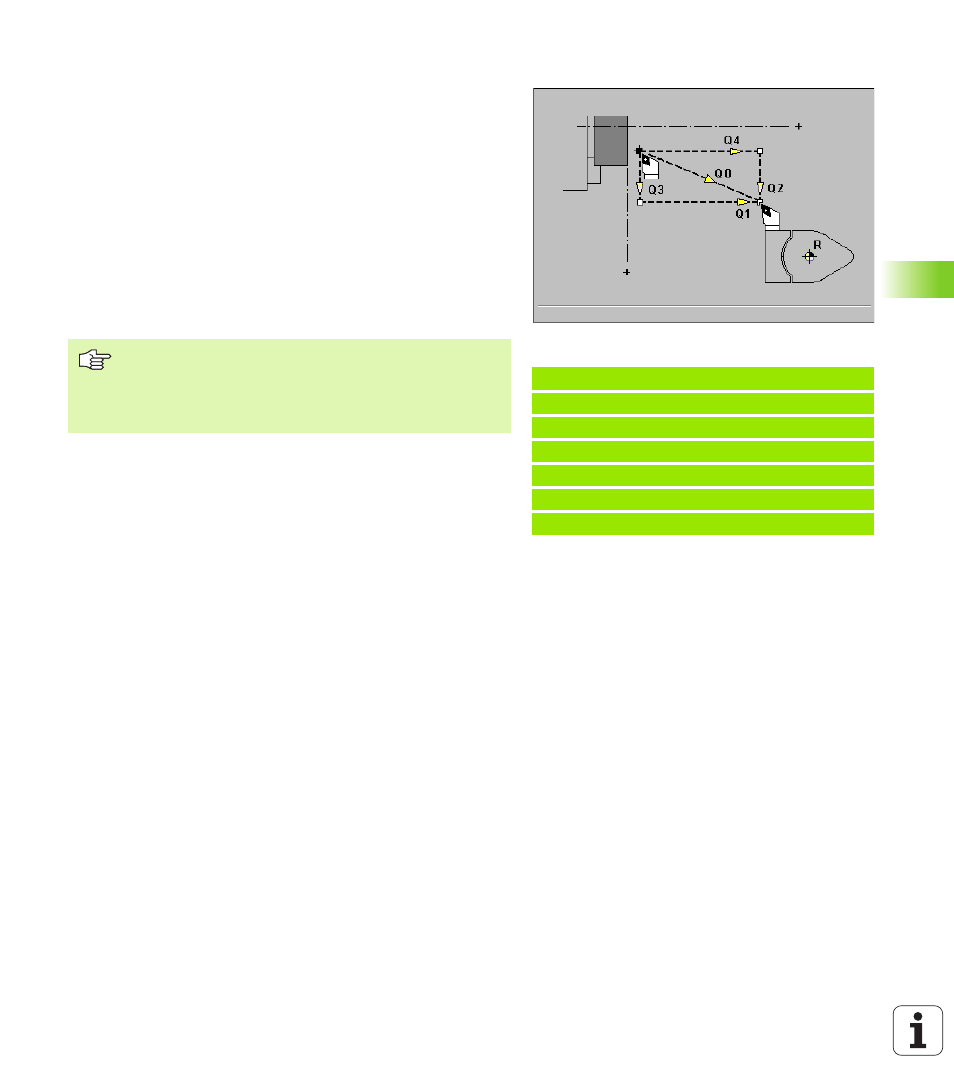

Parámetro
 Secuencia Q (por defecto: 0): determina el proceso de los
desplazamientos
„ Q=0: Recorrido en diagonal
„ Q=1: primero dirección X, luego Z
„ Q=2: primero dirección Z, luego X
„ Q=3: sólo dirección X, Z permanece invariable
„ Q=4: sólo dirección Z, X permanece invariable
Ejemplo: G14
%14.nc
[G14]
N1 G14 Q0
N2 T3 G95 F0.25 G96 S200 M3
N3 G0 X0 Z2
N.. . . .
FINAL
Un comando G14 se trasforma en un comando elemental
"marcha rápida en coordenadas de la máquina G701". En
G701 el "punto de destino X, Z" se refiere al punto cero de
la máquina. Como punto de referencia para el carro es
válido el punto de ref. del mismo.
