3.3 D
a
to
s de la máquina
Llamada de herramienta
T es la letra identificativa para los datos de
herramienta. A "T" le siguen 2 ó 4 cifras según el
soporte de herramienta fijado.
„ alojamiento de herramienta sencillo (ejemplo:
multifix):
Llamada: "Tdd"
„ varias aceptaciones de herramientas (ejemplo
Revolver): Llamada: "Tddpp"
„ dd: Posición en el fichero de herramientas (lista de
herramientas)
„ pp: Posición del soporte de herramientas (posición
del revolver)
Introducir en el modo manual el número T en "Fijar T,
S, F" - en modo de aprendizaje "T" es un parámetro de
ciclo.
Elementos de la visualización de datos de la máquina
Visualización T
„ Número T de la herramienta fijada
„ Valores de corrección de la herramienta
„ "T" destacada: "mecanizado espejo" activo
Visualización S
„ Símbolo del estado del ciclo
„ Casilla superior: valor programado
„ Casilla inferior: ajustes del potenciómetro de override y
revoluciones reales - en regulación de posiciones (M19): posición
del husillo
„ Gama (ningún número junto a "S")
„ "S" destacada: Visualización válida para la herramienta motorizada
Visualización F
„ Símbolo del estado del ciclo
„ Casilla superior: valor programado
„ Casilla inferior: ajustes del potenciómetro de override y
revoluciones reales

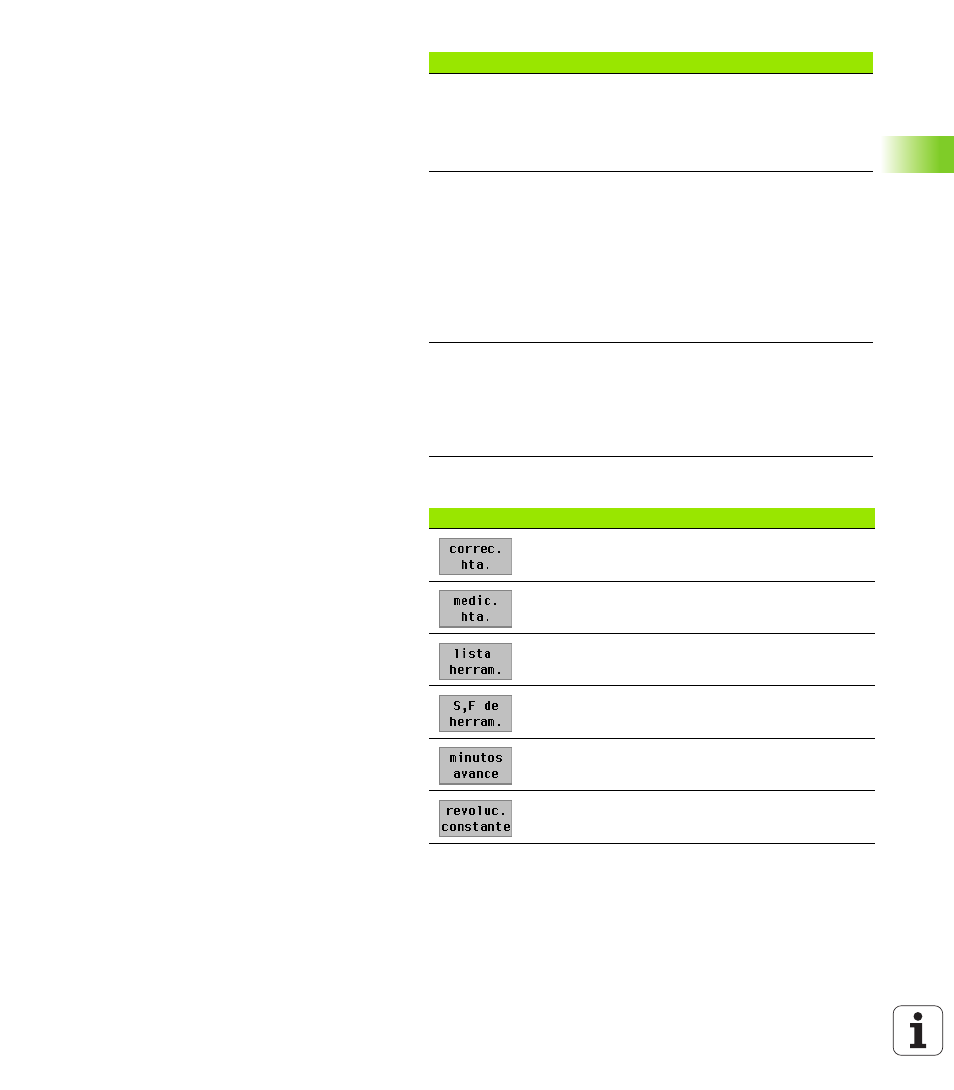

Softkeys en "Fijar T, S, F"
véase: “Correcciones de herramienta" en pág. 58
véase: “Ajuste de herramientas" en pág. 54
Llamar a la "Lista de herramientas" - La aceptación del
número T es posible desde la lista de herramientas
Aceptación de la velocidad del cabezal y avance según
los datos de herramienta.
Conectado: Avance en minutos (mm/min)
Desconectado: Avance por vuelta (mm/v)
Conectado: Velocidad constante (rpm)
Desconectado: Velocidad de corte constante (m/min)
