HEIDENHAIN MANUALplus 4110 383
6.22 Mecanizado de modelos
6.22 Mecanizado de modelos

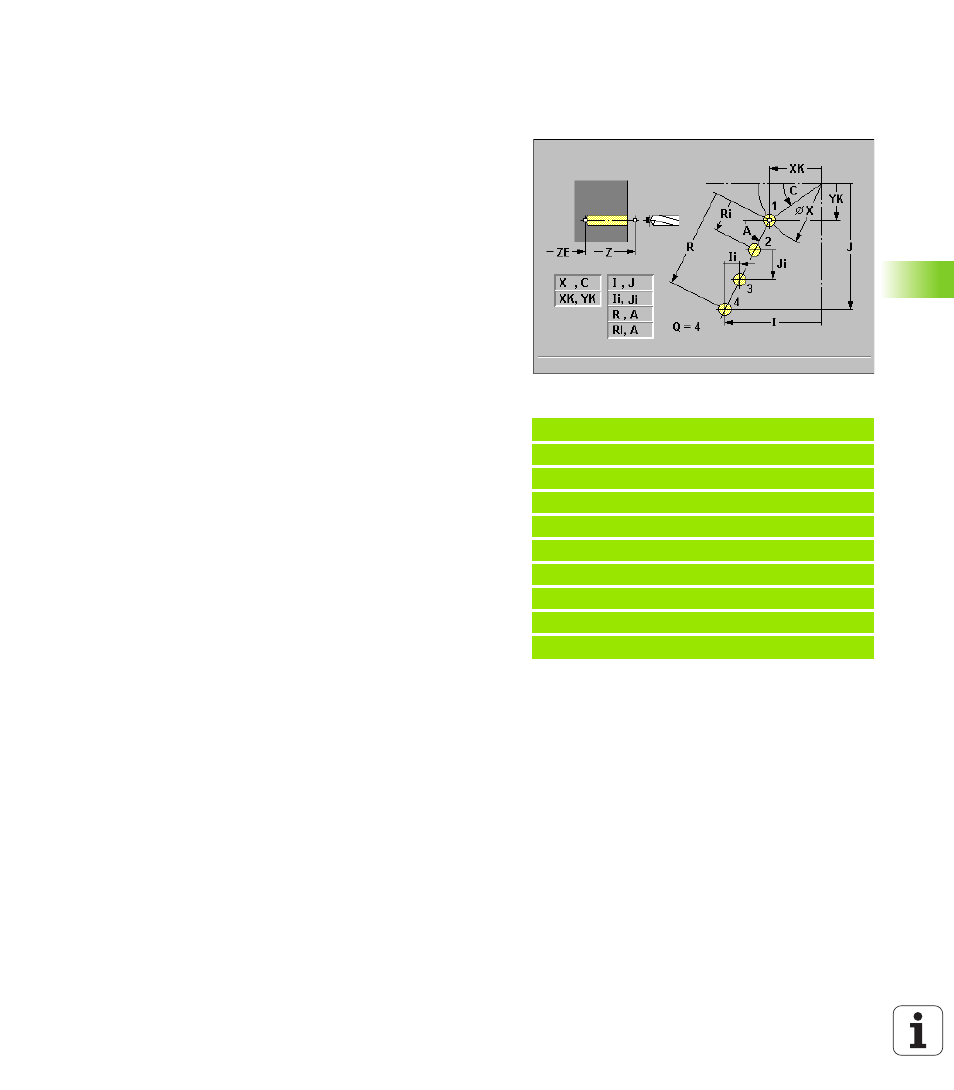

Modelo lineal en superficie frontal G743
G743 genera un modelo lineal de taladrado o fresado con distancias
equidistantes sobre la superficie frontal.
Si no indica "ZE", se pasa al ciclo de taladrado/fresado de la siguiente
frase NC. Con este principio se combina la descripción de modelos
con
„ ciclos de taladrado (G71, G74, G36)
„ el ciclo de fresado de ranura lineal (G791)
„ el ciclo de fresado del contorno con "contorno libre" (G793)
Parámetro
 Punto inicial XK del modelo (cartesiano)
 Punto inicial YK del modelo (cartesiano)
 Punto inicial Z del taladrado/fresado
 Punto final ZE del taladrado/fresado
 Diámetro X (coordenadas polares)
 Angulo inicial C (coordenadas polares)
 Angulo del modelo A
 Punto final I del modelo (cartesiano)
 Punto final J del modelo (cartesiano)
 Punto final Ii: distancia del modelo (cartesiano)
 Punto final Ji: distancia del modelo (cartesiano)
 Longitud R: Distancia de la primera a la última posición
 Longitud Ri: Distancia a la próxima posición
 Número Q de taladros/figuras (por defecto: 1)
Combinaciones paramétricas para la definicióin del punto inicial o de
las posiciones del modelo:
„ Punto inicial del modelo:
„ XK, YK
„ X, C
„ Posiciones del modelo:
„ I, J y Q
„ Ii, Ji y Q
„ R, A y Q
„ Ri, Ai y Q
Ejemplo: G743
%743.nc
[G743]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G743 XK20 YK5 A45 Ri30 Q2
N6 G791 X50 C0 Z-5 P2 F0.15
N7 M15
FINAL
