3.9 Simulación gráfica
Elentos de representación
Durante la simulación el MANUALplus representa los
siguientes elementos y movimientos de hta. en la
ventana de gráficos:
„ Cruz de corte de los ejes
El punto cero de los ejes en cruz corresponde al
punto cero de la pieza.
„ Contornos
Al comienzo de una simulación de ciclos el contorno
programado de este ciclo se identifica en "azul". En
el modo "Aprendizaje" se pueden visualizar los
contornos predefinidos del programa de ciclos
(función "mostrar contornos").
„ Punto de luz
El punto luminoso (pequeño rectángulo blanco)
representa el extremo teórico de la cuchilla.
„ Los recorrido con un avance
se representan con una línea verde contínua.
Representan el recorrido del extremo teórico de la
cuchilla (representación por líneas).
„ Los recorridos en marcha rápida
se representan con una línea blanca de rayitas.
„ Cuchillas de la herramienta (cuchillas)
En vez del punto luminoso, el MANUALplus
representa en la "sección a cortar" por la hta. un
trazado lineal amarillo. Es decir, Vd. ve el radio, la
anchura y la posición reales de la cuchilla.
En situaciones como profundizaciones o
mecanizados de un bisel/redondeo se puede
comprobar de forma más precisa el mecanizado
mediante la representación de la cuchilla, en vez de
con el punto luminoso.
Para la representación son fundamentales los datos
de la herramienta. Si la herramienta no está lo
suficientemente descrita, se representa el punto
luminoso.
„ Pista de corte
En la "representación del trazado del corte" el
MANUALplus representa la "zona cortada" por la
hta. de forma rayada. Es decir, se ve el sector
mecanizado realmente, teniendo en cuenta el radio,
la anchura y la posición de la cuchilla. Para la
representación son fundamentales los datos de la
herramienta.

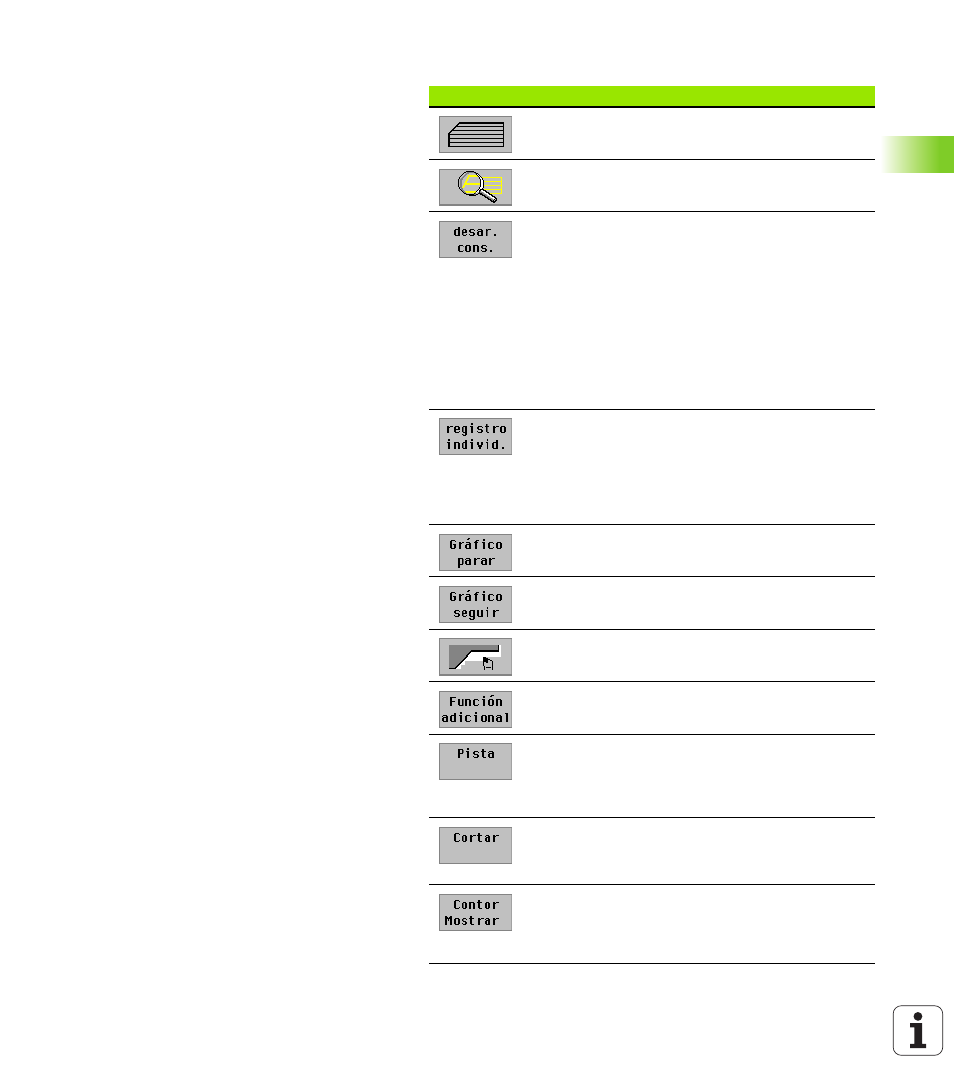

Softkeys
Conectar la simulación gráfica
Aumentar, disminuir, desplazar la vista, etc.
Programa de ciclos
„ Conectado: Simular los ciclos hasta el próximo
cambio de herramienta
„ Desconectado: Parada tras cada ciclo - Inicio del
siguiente ciclo: gráfico siguiente
Programa DIN
„ Conectado: Ejecución del programa sin
interrupción
„ Desconectado: Parada antes del "comando M01"
„ Conectado: Parada tras cada recorrido - Inicio del
próximo recorrido: gráfico siguiente.
(Recomendación: Utilizar frase a frase junto con la
visualización de frase básica.)
„ Desconectado: Simular comandos de ciclo/DIN sin
interrupción
Detener la simulación
Continuar la simulación
Conectar la simulación del movimiento
Conmutación a las softkeys "funciones adicionales"
„ Conectado: Mostrar recorridos de herramienta en
"representación de guía de corte"
„ Desconectado: Mostrar recorridos de herramienta
en "representación de líneas"
„ Conectado: Mostrar los cortes de herramienta
„ Desconectado: el "punto de luz" representa el corte
de la hta.
Muestra en "Aprendizaje" el contorno de la pieza en
bruto (si está programada) y los contornos definidos
de todos los ciclos desde el comienzo del programa
hasta la posición del cursor.
