380 6 Programación DIN
6.21 Mecanizado de superficies en
v
o
lv
ent
e
s

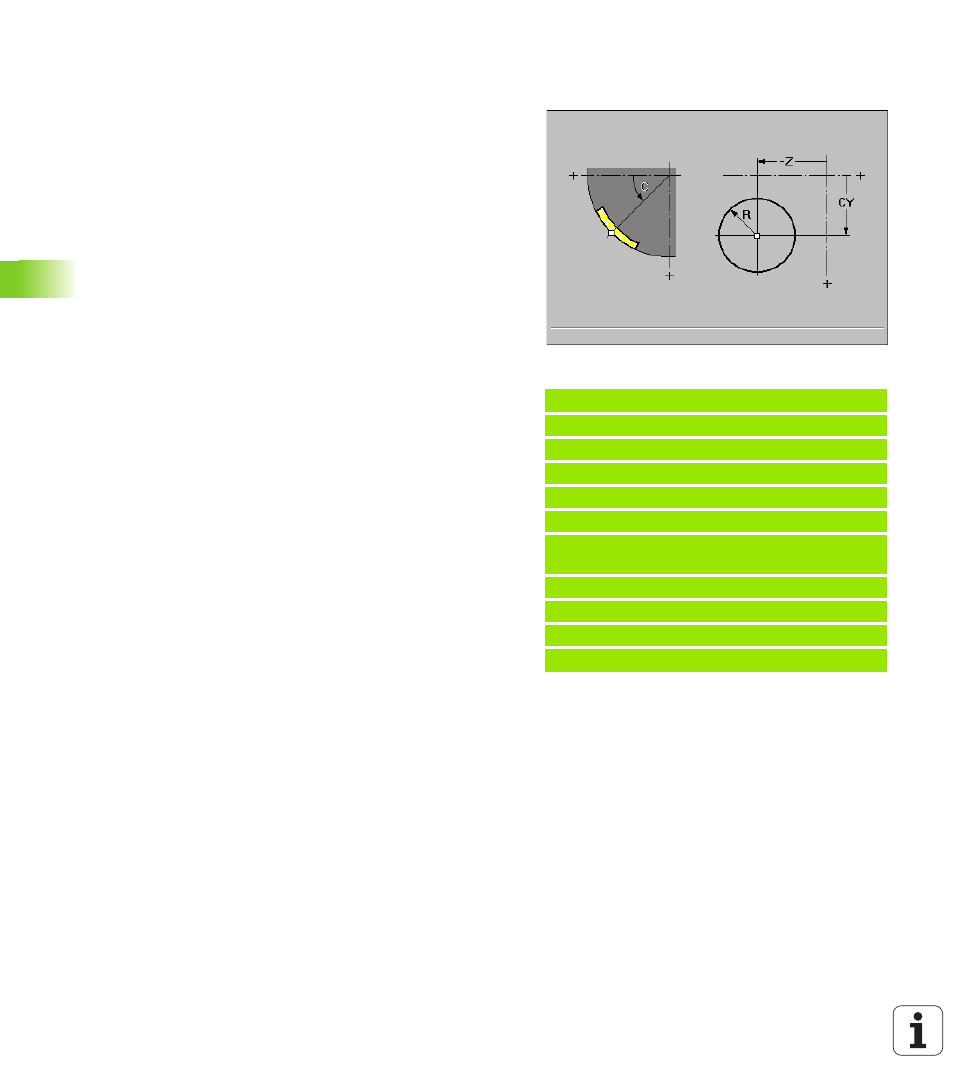

Definición de la figura círculo completo en una
superficie envolvente G314
G314 define un círculo completo sobre la superficie envolvente. La
figura se programa en combinación con G794.
Parámetro
 Punto central Z
 Punto central CY como cota de trayectoria (Referencia: Diámetro
de referencia G120)
 Punto central C Angulo del punto central - dirección angular: véase
figura auxiliar
 Radio R del círculo
Ejemplo: G314
%314.nc
[G314]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G794 X100 XE97 P2 U0.5 R0 K0.5 F0.15 H0
Q0
N6 G314 Z-35 C0 R20
N7 G80
N8 M15
FINAL
