3.5 Ajuste de herramientas
El MANUALplus asiste a la medición de herramientas con el
rozamiento, mediante el palpador con una óptica de medición. Ajustar
el comportamiento de medición en el parámetro de máquina 6.
En herramientas medidas introducir la medida de ajuste en el "modo
gestión de htas.".
Introducir en la tabla de herramientas la herramienta a medir (véase
“Datos de la herramienta" en pág. 418)
fijar una herramienta medida e introducir el número T
en "Fijar S, F, T"

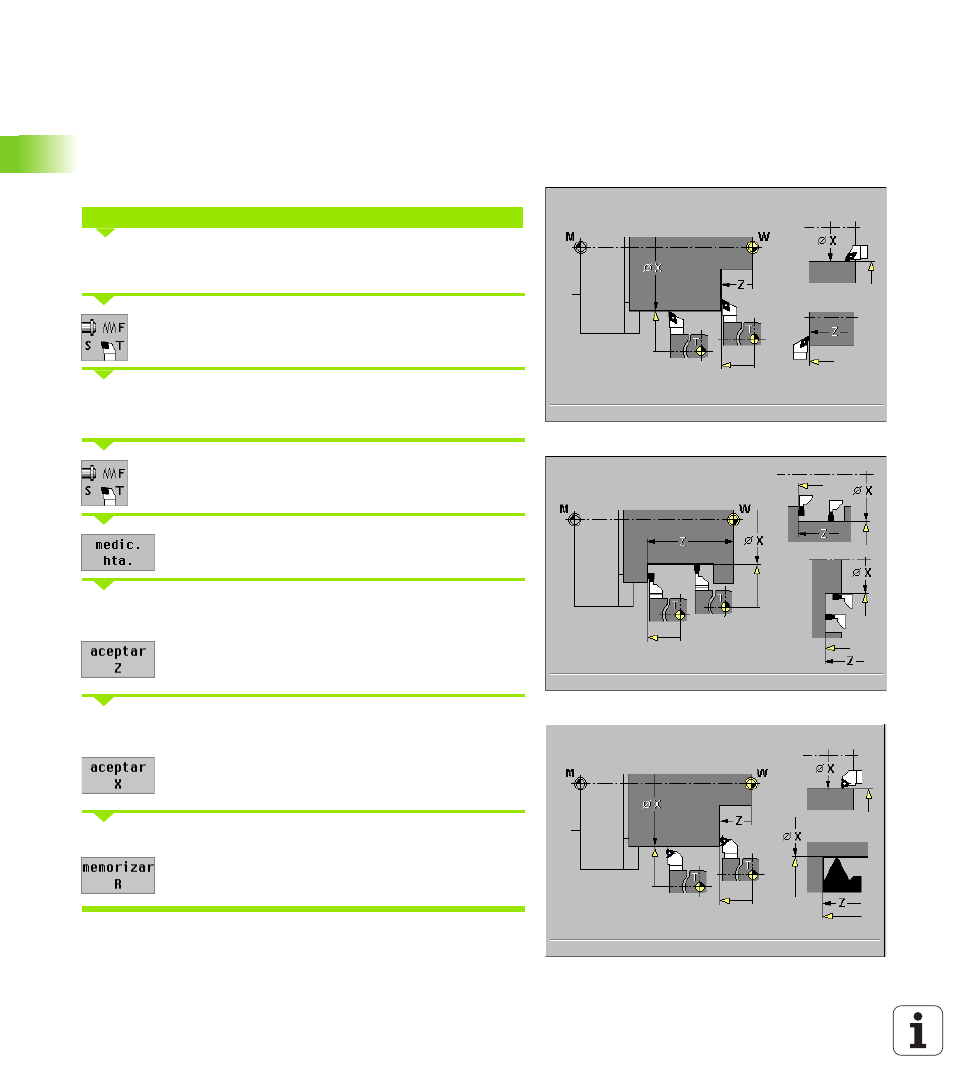

Girar la superficie plana y definir esta posición como punto cero de la
pieza
Regresar a "Fijar S, F, T", fijar la herramienta a medir e
introducir el número T correspondiente
Activar Medir herramienta
Rozar la superficie plana. Introducir "0" como "coordenada Z del punto
de medición" (punto cero de la pieza)
Guardar la medida de la herramienta (el valor de
corrección se borra)
Girar el diámetro de medición. Introducir la medida del diámetro como
"coordenada X del punto de medición"
Guardar la medida de la herramienta (el valor de
corrección se borra)
Introducir el radio de corte
Aceptar el radio de corte en la tabla de htas.
Calcular las cotas de la herramienta mediante el rozamiento
