3.9 Simulación gráfica
Vistas bajo la ventana de gráficos:
„ Campo "N"
Número de frase de la frase simulada..
„ Campos "X" y "Z"
Coordenadas de destino del avance o de la marcha
rápida simulada
„ Campo "C"
Ángulo de cabezal con cabezal posicionado (M19) o
eje C
„ Campo "T"
Herramienta simulada (número T programado)
„ Ventana de introducción
En programas de ciclos se representan la
identificación de ciclos y los parámetros.
Avisos
La simulación comprueba el programa de ciclos o DIN.
Las advertencias eventuales se anuncian con la
softkey situada más a la izquierda (véase “Avisos de
error" en pág. 36). Pulsando la softkey se muestra la
advertencia.

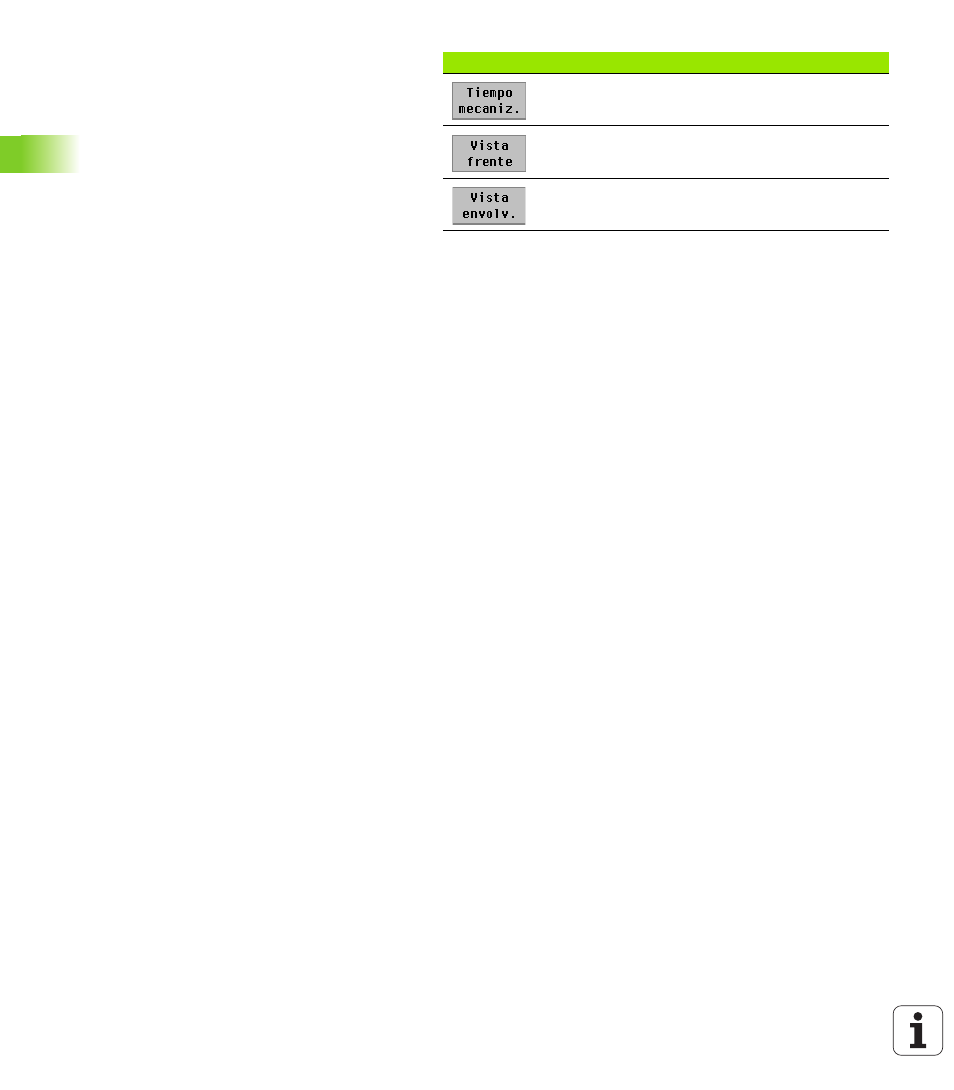

Softkeys
Llamada al "Cálculo de tiempos" (véase “Cálculo de
tiempos" en pág. 74).
Conmutación a la vista frontal (si existen ciclos de
taladrado/fresado para la superficie frontal).
Conmutación a la vista envolvente (si existen ciclos de
taladrado/fresado para la superficie envolvente).
