172 4 Programación de ciclos
4.6 Ciclos de r
o
scado y entalladur
a
Repaso de rosca (longitudinal)
Seleccionar "corte de rosca"
Seleccionar "ciclo de roscado"
Conectar Repaso
Softkey Rosca interior
Conectado: Rosca interior
Desconectado: Rosca exterior
El ciclo repasa una rosca en una sola pasada. Como la pieza ya está
fijada, el MANUALplus debe calcular exactamente la posición de la
rosca. Para ello se posiciona el extremo de la cuchilla de la hta. de
roscar de forma centrada sobre la rosca y se aceptan las posiciones en
el MANUALplus con los parámetros "C" y "ZC" (Softkey Aceptar
posición. De estos valores el ciclo calcula el ángulo del cabezal en el
"punto inicial Z".

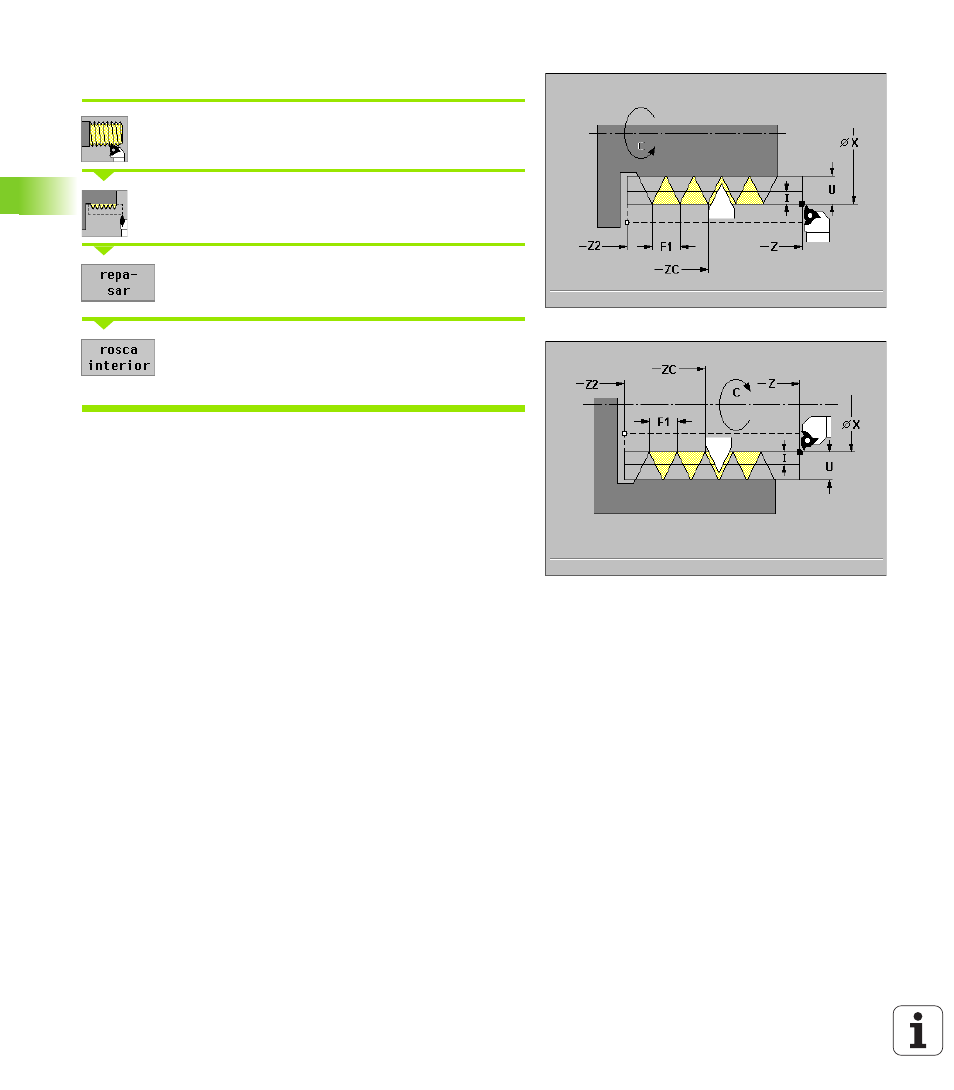

Parámetro de ciclo
 Punto final de la rosca Z2
 Angulo medido C
 Posición medida ZC
 Paso de roscado F1 (= Avance)
 Profundidad de rosca U
„ Sin datos: se calcula
Rosca exterior: U=0.6134*F1
Rosca interior: U=–0.5413*F1
 1ª profundidad de corte I
„ I<U: primer corte con "I" - cada corte siguiente: Reducción de la
profundidad de corte
„ I=U: un corte
„ Sin datos: se calcula según U y F1
