372 6 Programación DIN
6.21 Mecanizado de superficies en
v
o
lv
ent
e
s

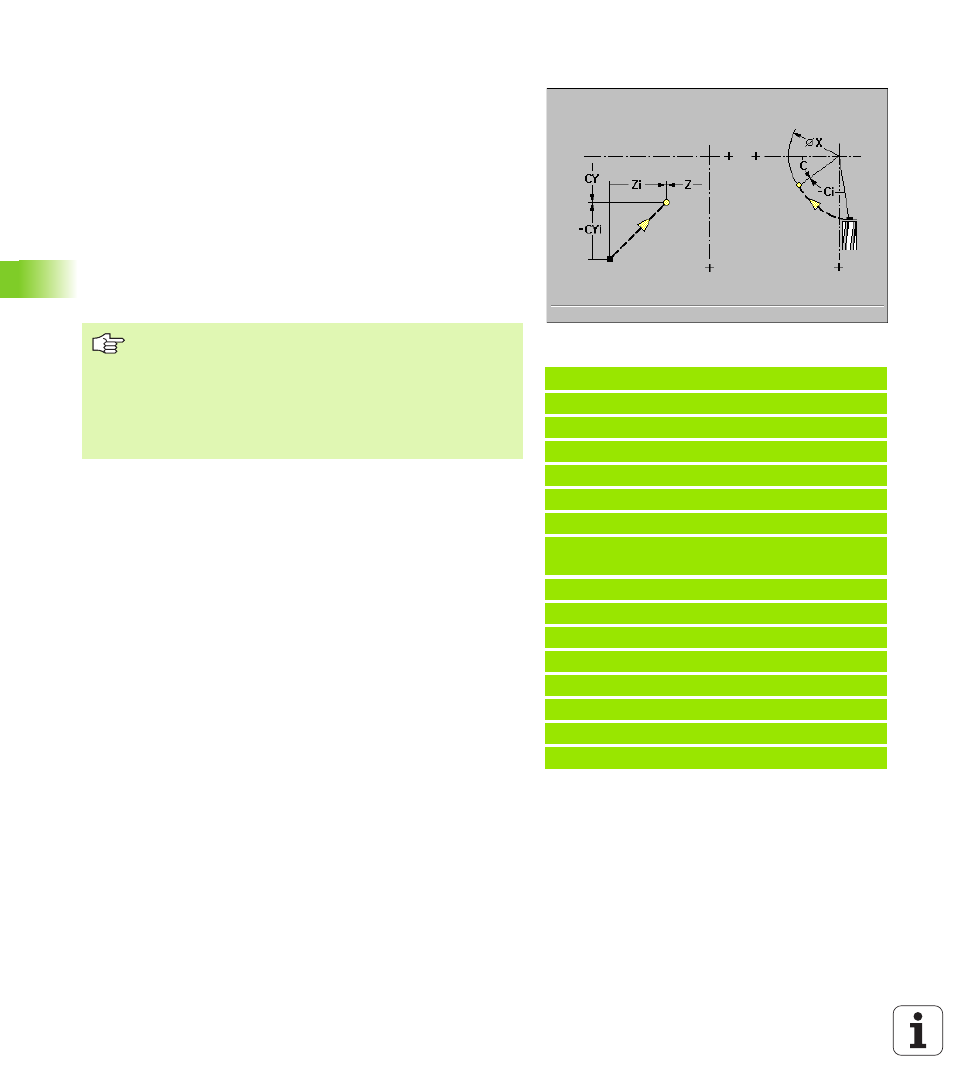

Punto inicial del contorno/marcha rápida G110
Comando de geometría: G110 define el punto inicial de un contorno
de superficie envolvente.
Comando de mecanizado: La hta. se desplaza en marcha rápida por
el recorrido más corto hasta el "punto final“.
Parámetro
 Punto final Z
 Angulo final C
 Punto final CY como cota de trayectoria (Referencia: Diámetro de
referencia G120)
 Punto final X (cota de diámetro) – (por defecto: posición actual de
X)
Ejemplo: G110
%110.nc
[G110, G111, G113, G794]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N6 G794 X100 XE97 P2 U0.5 R0 K0.5 F0.15 H0
Q0
N7 G110 Z-20 CY0
N8 G111 Z-40
N9 G113 CY39.2699 K-40 J19.635
N10 G111 Z-20
N11 G113 CY0 K-20 J19.635 B0
N12 G80
N13 M15
FINAL
„ Definir el "punto inicial del contorno" o bien el punto final
con "C" o "CY".
„ G110 se recomienda para el posicionamiento del eje C
sobre un ángulo determinado (programación: N.. G110
C...).
„ permitido sólo G110 como instrucción de mecanizado:
parámetro X
