HEIDENHAIN MANUALplus 4110 95
4.3 Ciclos de cor
te
individual
Bisel
Seleccionar "Cortes individuales"
Seleccionar "Bisel"
Softkey con retroceso:
Desconectado: la hta. se detiene al final del ciclo
Conectado: retrocede al punto de arranque

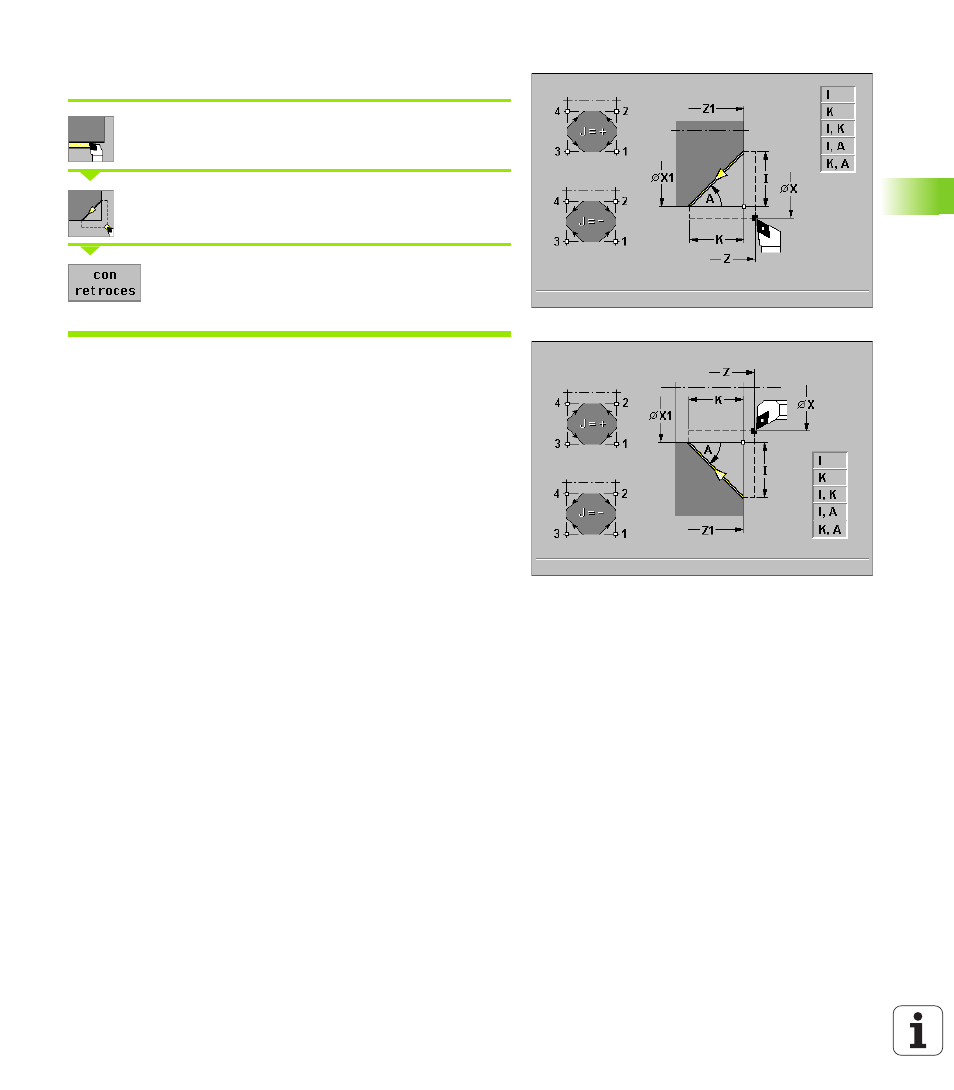

Bisel
El ciclo realiza un bisel acotado desde la esquina del contorno. La
herramienta se detiene al final del ciclo.
Contorno bisel ("con retroceso")
La herramienta se aproxima, genera el bisel relativo a la esquina del
contorno y al final del ciclo retrocede al punto de partida. La corrección
del radio de corte se tiene en cuenta (imágenes de la derecha).
Parámetro de ciclo
 Punto inicial X, Z
 X1, Z1 Punto de esquina del contorno
 A Angulo inicial: Angulo del campo del bisel: 0°< A < 90°
 I, K Anchura del bisel (en X, Z)
 J Posición del elemento (véase imagen auxiliar) – por defecto: 1
„ Posición relativa a "X1, Z1"
„ el signo determina la dirección de Mecanizado
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
Combinaciones de parámetros para el bisel:
„ I (Bisel 45°)
„ K (Bisel 45°)
„ I, K
„ I, A
„ K, A
Versión del ciclo en "con retorno"
1 calcula el "punto inicial y punto final del bisel"
2 se desplaza paralelo al eje desde "X, Z" hasta el "punto inicial del
bisel"
3 se desplaza con avance hasta el "punto final del bisel"
4 se eleva y regresa paralelo al eje hasta el punto inicial
