6.22 Mecanizado de modelos

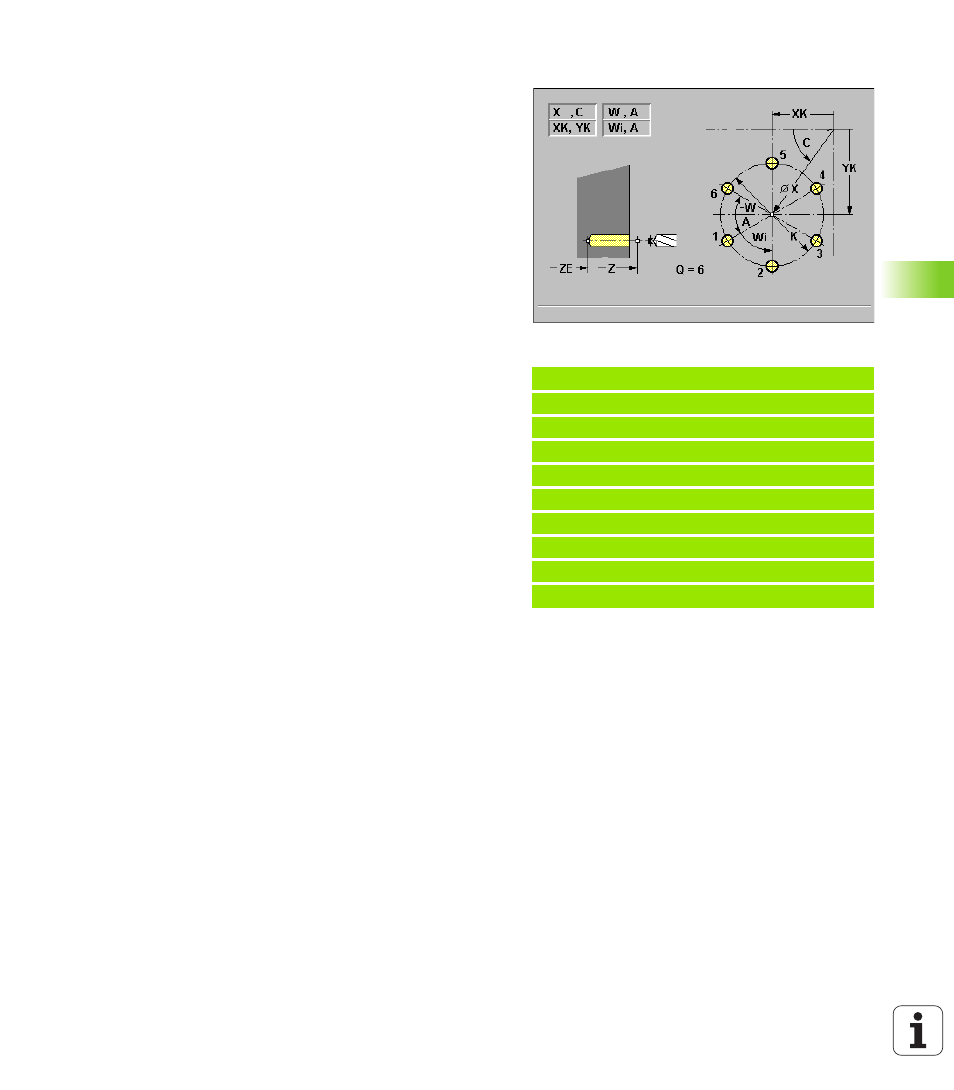

Modelo circular en superficie frontal G745
G745 genera modelos de taladrado o fresado con distancias
equidistantes sobre un círculo o arco de círculo sobre la superficie
frontal.
Si no indica "ZE", se pasa al ciclo de taladrado/fresado de la siguiente
frase NC. Con este principio se combina la descripción de modelos
con
„ ciclos de taladrado (G71, G74, G36)
„ el ciclo de fresado de ranura lineal (G791)
„ el ciclo de fresado del contorno con "contorno libre" (G793)
Parámetro
 Punto central XK del modelo (cartesiano)
 Punto central YK del modelo (cartesiano)
 Punto inicial Z del taladrado/fresado
 Punto final ZE del taladrado/fresado
 Diámetro X (coordenadas polares)
 Angulo C (coordenadas polares)
 Diámetro K: Diámetro del modelo – por defecto: la posición actual
X se acepta como diámetro del modelo
 Angulo inicial A – Posición del primer taladro/figura
 Angulo final W – Posición del último taladro/figura
 Angulo final Wi – Distancia a la próxima posición
 Número Q de taladros/figuras (por defecto: 1)
 Dirección de rotación V (por defecto: 0): Localización de los
taladros/figuras (necesario si W está definida):
„ V=0: sobre el arco de círculo más largo
„ V=1: desde A en sentido horario
„ V=2: desde A en sentido antihorario
Combinaciones paramétricas para la definición del punto central del
modelo o de las posiciones del modelo:
„ Punto central del modelo:
„ X, C
„ XK, YK
„ Posiciones del modelo:
„ A, W y Q
„ A, Wi y Q
Ejemplo: G745
%745.nc
[G745]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G745 XK0 YK0 K50 A0 Q3
N6 G791 K30 A0 Z-5 P2 F0.15
N7 M15
FINAL
