Mecanizado lineal transversal, 3 ciclos de cor te individual – HEIDENHAIN MANUALplus 4110 Manual del usuario
Página 92
92
4 Programación de ciclos
4.3 Ciclos de cor
te
individual

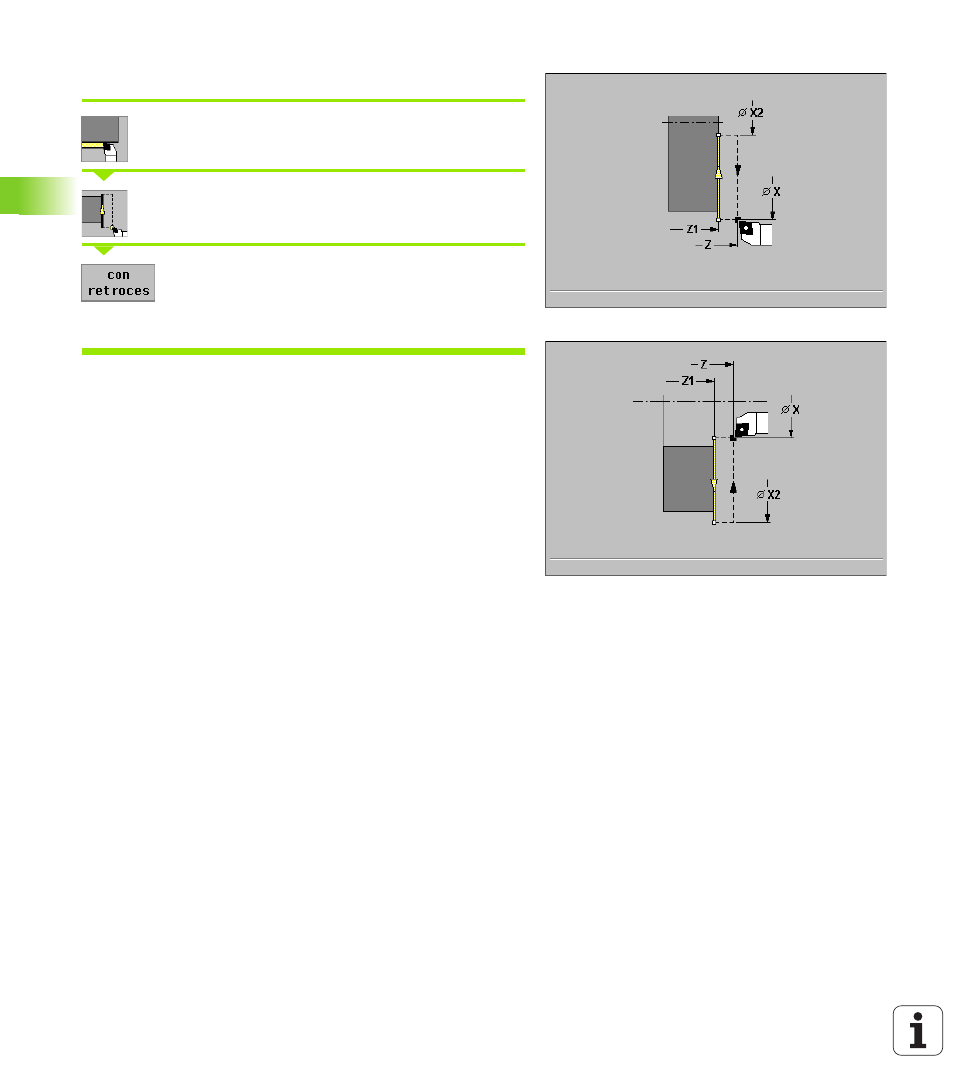

Mecanizado lineal transversal
Seleccionar "Cortes individuales"
Seleccionar "mecanizado lineal transversal"
Softkey con retroceso:
Desconectado: la herramienta se detiene al final del
ciclo
Conectado: retrocede al punto de arranque
Mecanizac.lin. transv.
La herramienta se desplaza desde el punto inicial con avance al
"contorno del punto final" y se detiene al final del ciclo.
Contorno lineal transversal ("con retroceso")
La herramienta se aproxima, ejecuta un corte transversal y al final del
ciclo retrocede al punto inicial (imagen a la derecha).
Parámetro de ciclo
Punto inicial X, Z
Z1 Punto inicial del contorno
(en "con retorno“)
X2 Punto final del contorno
T Número de la herramienta
S Revoluciones/Velocidad de corte
F Avance de giro
Versión del ciclo en "con retorno"
1
se desplaza desde "X, Z" hasta el "punto inicial Z2"
2
se desplaza con avance hasta el "punto final X2"
3
se eleva y regresa paralelo al eje hasta el punto inicial
