292 6 Programación DIN
6.5 Mo
vimient
o
s lineales y cir
c
ular
es sencillos
6.5 Movimientos lineales y
circulares sencillos

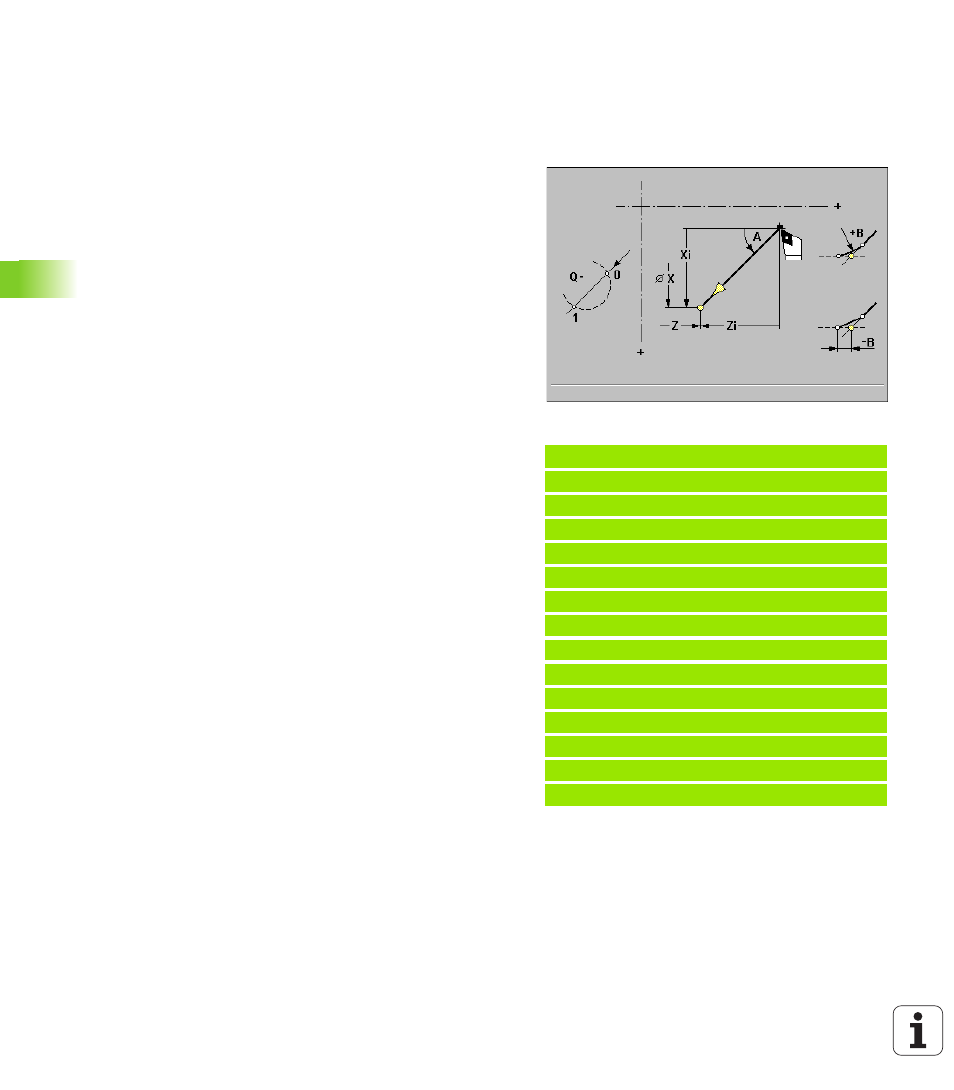

Movimiento lineal G1
Comando de geometría: G1 define el trayecto de una descripción de
contorno.
Comando de mecanizado: La herramienta se desplaza linealmente
con avance al "punto final X, Z".
Parámetro
 Punto final X (Cota de diámetro)
 Punto final Z
 Angulo A – Dirección angular: véase figura auxiliar
 Bisel/redondeo B : Al final del recorrido lineal se puede definir un
bisel/redondeo o una transicióin "tangencial" al próximo elemento
del contorno.
„ Sin datos: Transición tangencial
„ B=0: Transición no tangencial
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
 Avance especial E para bisel/redondeo - por defecto: avance activo
 Punto de corte Q (por defecto: Q=0): define el punto final si existen
dos posibilidades de solución (véase figura auxiliar)
Ejemplo: G1
%1.nc
[G1]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X0 Z2
N3 G42
N4 G1 Z0
N5 G1 X20 B-0.5
N6 G1 Z-12
N7 G1 Z-24 A20
N8 G1 X48 B6
N9 G1 Z-52 B8
N10 G1 X80 B4 E0.08
N11 G1 Z-60
N12 G1 X82 G40
FINAL
