HEIDENHAIN MANUALplus 4110 267
5.5 Element
o
s del cont
or
no ICP del cont
or
no de gir
o
Seleccionar elemento de forma

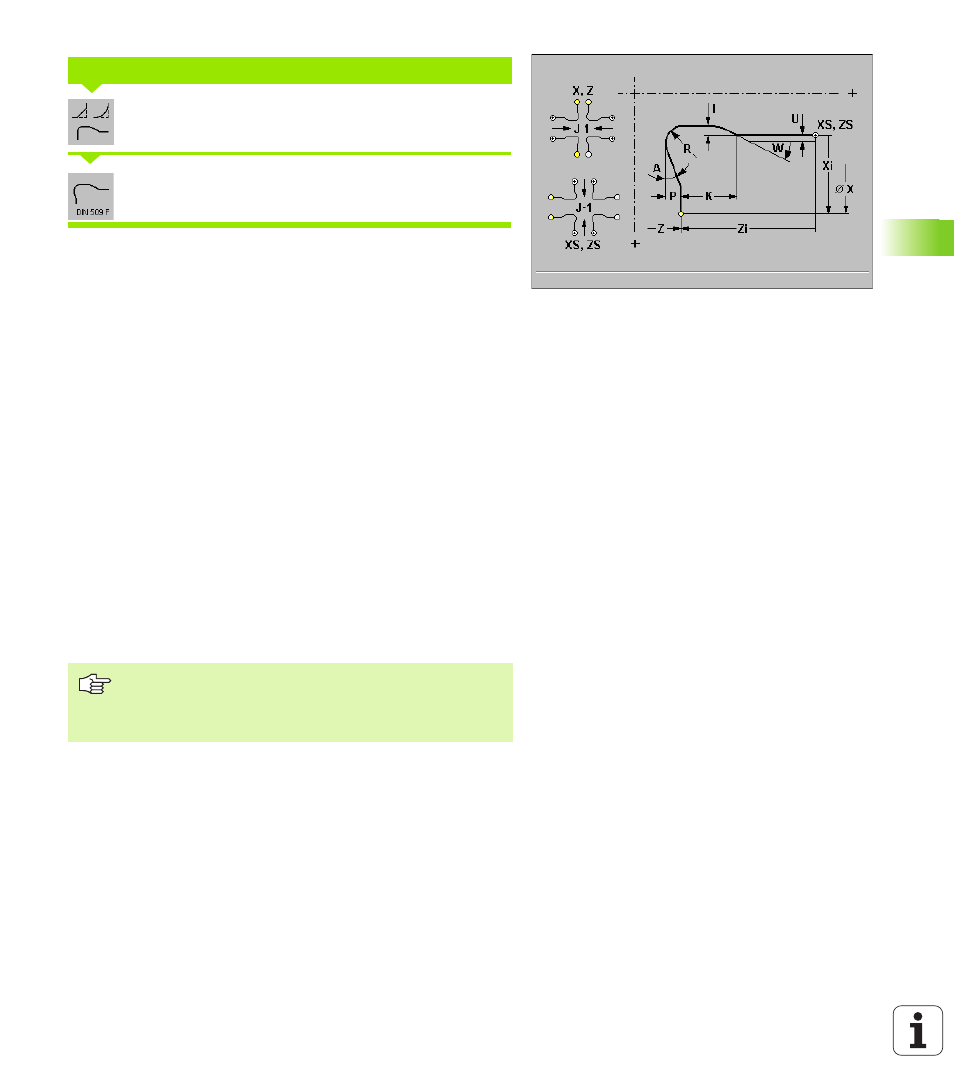

Seleccionar Tallado libre DIN 509 F
El MANUALplus determina según el diámetro de la tabla normalizada
los parámetros que no se indican (véase “DIN 509 E, DIN 509 F –
Parámetros de entalladura" en pág. 527).
Parámetro
 Punto inicial XS, ZS en X/Z: Punto inicial del tallado libre
 Punto final X, Z en X/Z: Punto final del tallado libre
 Diámetro de entalladura I – por defecto: Tabla normalizada
 Longitud de entalladura K – por defecto: Tabla normalizada
 Angulo de entalladura W – por defecto: Tabla normalizada
 Radio de entalladura R – por defecto: Tabla normalizada
 Profundidad transversal P – por defecto: Tabla normalizada
 Angulo transversal A – por defecto: Tabla normalizada
 Sobremedida de rectificado U – por defecto: sin sobremedida de
rectificado
 Posición del elemento J - por defecto: 1
„ J=1: la entalladura comienza con el elemento longitudinal y
termina con el elemento transversal
„ J=-1: la entalladura comienza con el elemento transversal y
termina con el elemento longitudinal
 Avance especial F
Tallado libre DIN 509 F
La "posición J" no se puede programar en la superposición
y en la programación de modificaciones ICP no se puede
modificar. (La esquina del contorno está claramente
determinada.)
