46 3 Funcionamiento Máquina
3.3 D
a
to
s de la máquina
3.3 Datos de la máquina
Visualización e introducción de los
datos de la máquina
Introducir en el modo manual los datos de la máquina
herramienta, velocidad del cabezal y avance en "Fijar
T, S, F". En los ciclos y los programas DIN los datos de
máquina son componentes de los parámetros de ciclo
o bien del programa NC.
En "Fijar T, S, F" se define adicionalmente la "velocidad
máxima" y el "ángulo de detención".
Se pueden guardar los datos de corte (velocidad del
cabezal, avance) junto con los datos de la herramienta
y aceptarlos con la softkey S, F de la herramienta
(véase “Datos de la herramienta - Parámetros
adicionales" en pág. 426).

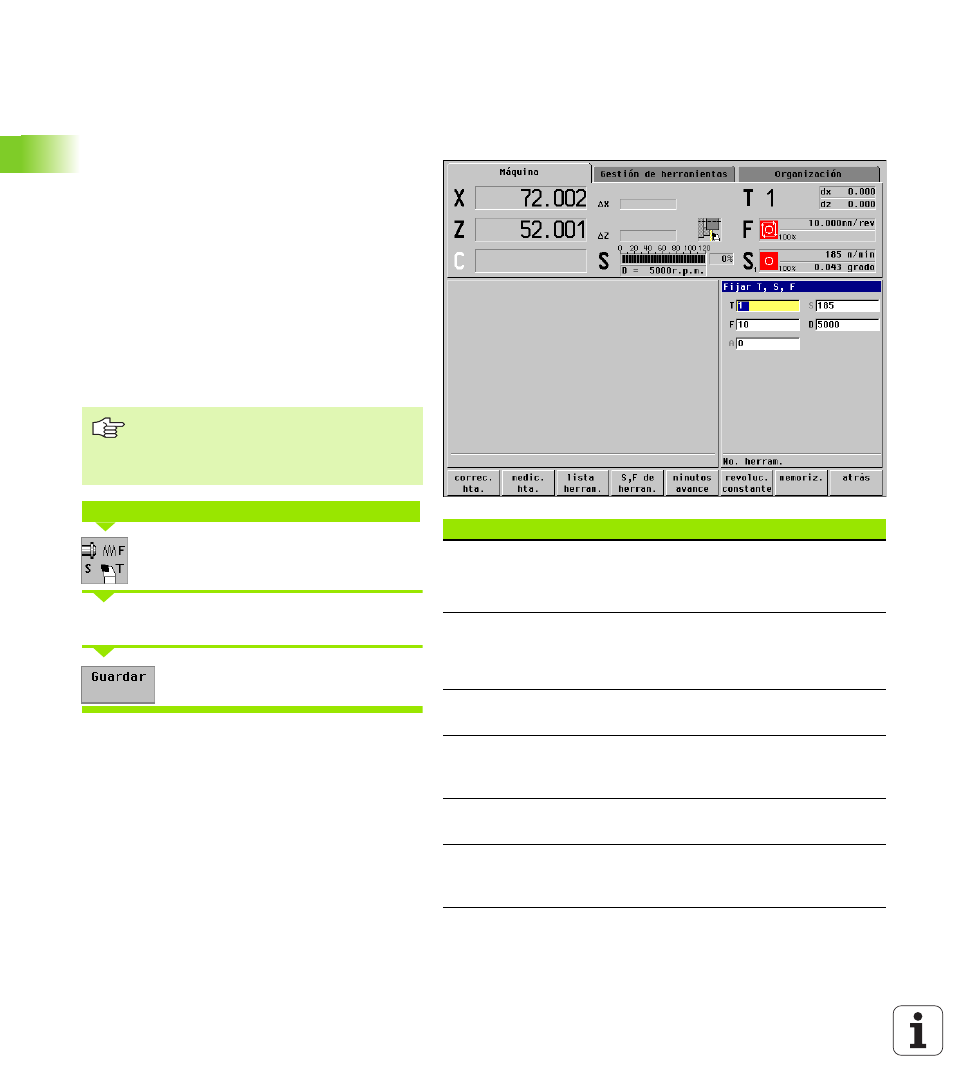

Visualización de los datos de la máquina
Seleccionar "Fijar S, F, T" (sólo es
seleccionable en el modo manual)
Introducir los parámetros
Finalizar la introducción de datos
Elementos de la visualización de datos de la máquina
Visualización de la posición X, Z: Distancia del extremo de la
herramienta - punto cero de la pieza
„ Letra blanca del eje: "bloqueado"
Visualización de posición C: Posición del eje C
„ Campo vacío: El eje C está inactivo
„ Letra blanca del eje: "bloqueado"
Visualización del recorrido restante X, Z, C: Diferencia entre la
posición actual y la posición final del comando de recorrido actual.
Visualización del recorrido restante Z y estado de zonas de
protección: Visualización del recorrido restante y visualización del
estado de la supervisión de las zonas de protección.
Carga del cabezal: Carga del motor del cabezal principal en relación
al par de giro nominal.
Carga del cabezal y velocidad máxima: Carga del motor del
cabezal principal y adicionalmente la visualización de la velocidad
máxima permitida.
La visualización de los datos de la
máquina es configurable. Por tanto su
visualización puede variar de la aquí
representada.
Introducción de los datos de la máquina
