HEIDENHAIN MANUALplus 4110 181
4.6 Ciclos de r
o
scado y entalladur
a

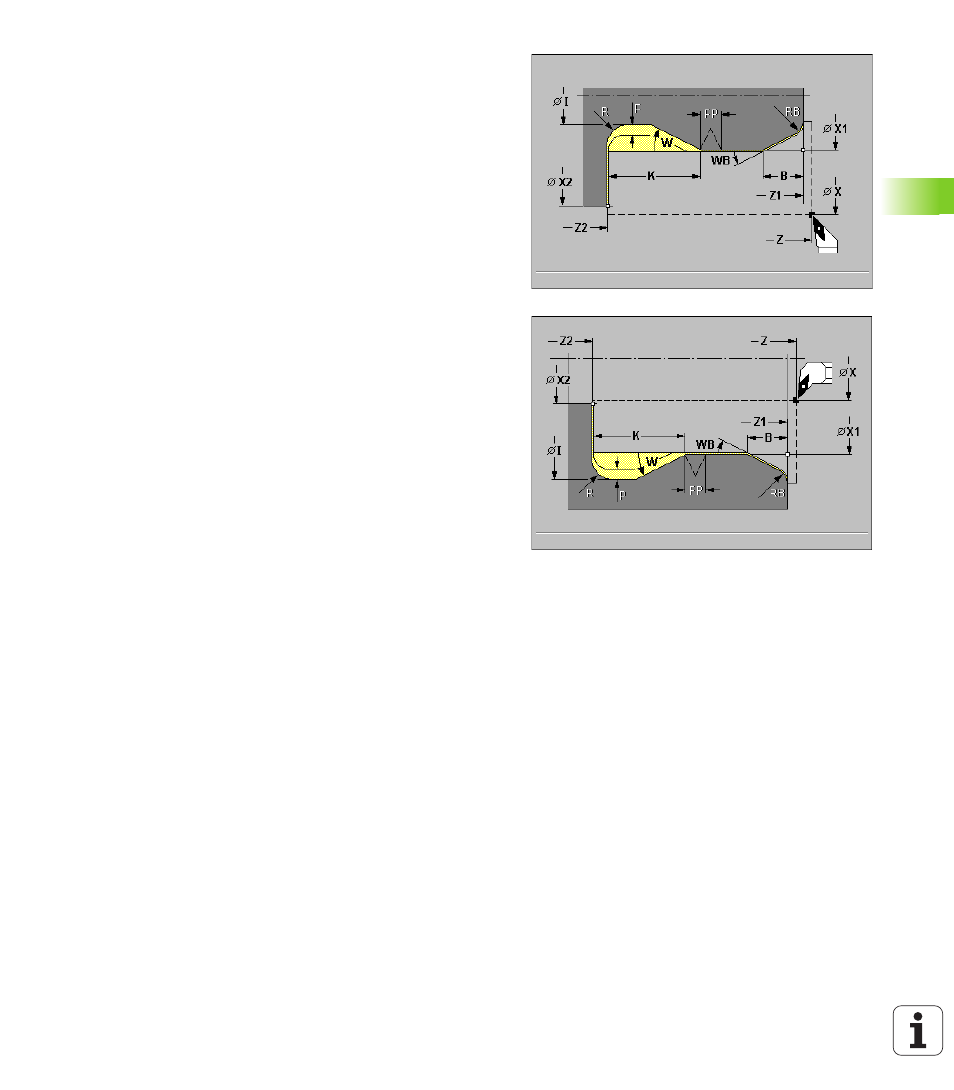

Los parámetros que se introducen se tienen siempre en cuenta
(también en el caso de que la tabla normalizada prevea otros valores).
El MANUALplus determina según la tabla normalizada los parámetros
de entalladura que no se indican (véase “DIN 76 – Parámetros de
entalladura" en pág. 525"):
„ "Paso de rosca FP" según el diámetro "X1"
„ Parámetros I, K, W, y R según "FP"
Ejecución del ciclo
1 se aproxima desde "X, Z“
„ a la posición "punto inicial X1", o
„ para la entrada de rosca
2 si se ha definido, se elabora una entrada de rosca
3 se mecaniza el cilindro hasta el comienzo de la entalladura
4 si se ha definido, se mecaniza previamente la entalladura
5 genera la entalladura
6 realiza el acabado hasta el "punto final X2"
7
„ "sin retorno": la herramienta se detiene en el "punto final X2"
„ "con retorno": retorna en diagonal al punto inicial
