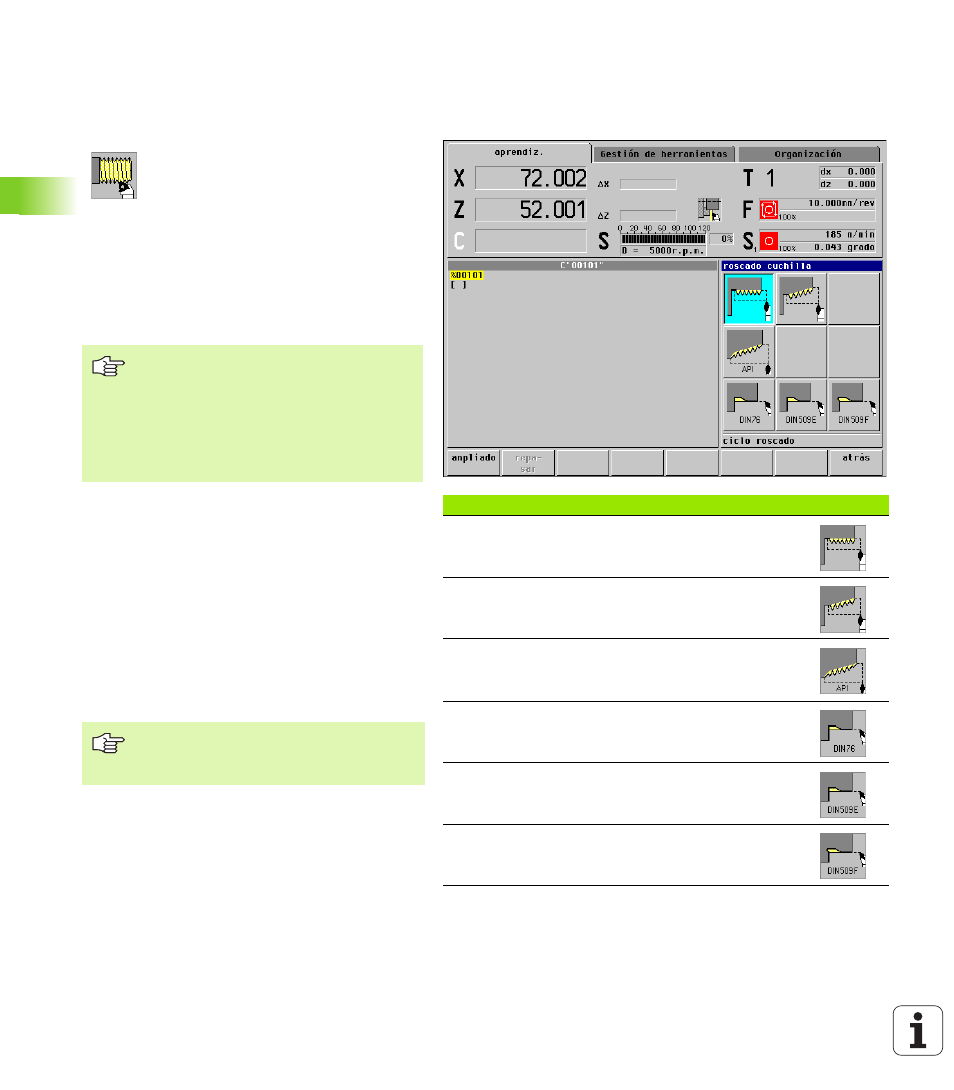

162 4 Programación de ciclos
4.6 Ciclos de r
o
scado y entalladur
a
4.6 Ciclos de roscado y
entalladura
Posición de la rosca
El MANUALplus determina la dirección del roscado en
base a los parámetros "posición inicial Z"
(funcionamiento manual "posición actual de la hta.") y
del "punto final Z2". Mediante una softkey se
determina si el roscado es exterior o interior.
Posición del tallado libre
El MANUALplus calcula la posición del tallado libre en
base a los parámetros "punto inicial X, Z"
(funcionamiento manual: "posición actual de la hta.") y
"punto inicial del cilindro X1/punto final de la superficie
transversal Z2".
Ciclos de roscado y entalladura Símbolo
Ciclo de roscado
Ciclo para uno o varios roscados longitudinales
Rosca cónica
Ciclo para uno o varios roscados cónicos
Rosca API
Rosca API individual o múltiple (API: American
Petroleum Institut)
Tall. libre DIN 76
Tallado de rosca y corte de rosca
Tallado libre DIN 509 E
Tallado libre y entrada a cilindro
Tallado libre DIN 509 F
Tallado libre y entrada a cilindro
Con los ciclos de roscado y tallado se
realizan roscados longitudinales y
cónicos en varias pasadas así como
tallados libres.
En el funcionamiento manual se puede:
„ repetir el "último corte" para corregir
imprecisiones de herramienta.
„ con "repaso de rosca" se reparan
roscas dañadas.
„ Los roscados se realizan con unas
revoluciones constantes.
„ La "parada de ciclo" actúa al final de un
roscado
„ El override del avance y del cabezal
están inactivos durante la ejecución del
ciclo.
Los tallados libres sólo se pueden ejecutar
en una esquina del contorno rectangular y
paralela al eje sobre el eje longitudinal.
