242 5 Programación ICP
5.1 Cont
or
nos ICP
5.1 Contornos ICP
La programación de contornos interactiva (ICP) ayuda
a la definición gráfica de contornos de piezas para
ciclos ICP. (ICP es una abreviatura del término inglés
"Interactive Contour Programming“.)
La definición del contorno se produce con elementos
del contorno lineales y circulares así como con
elementos de forma como biseles, redondeos y
tallados libres.
Cálculos geométricos
El MANUALplus calcula las coordenadas, los puntos
de corte, los puntos centrales, etc. que faltan,
siempre que sea matemáticamente posible.
Si resultan varias posibilidades de solución, véase las
posibles variantes matemáticas y seleccione la
solución deseada.

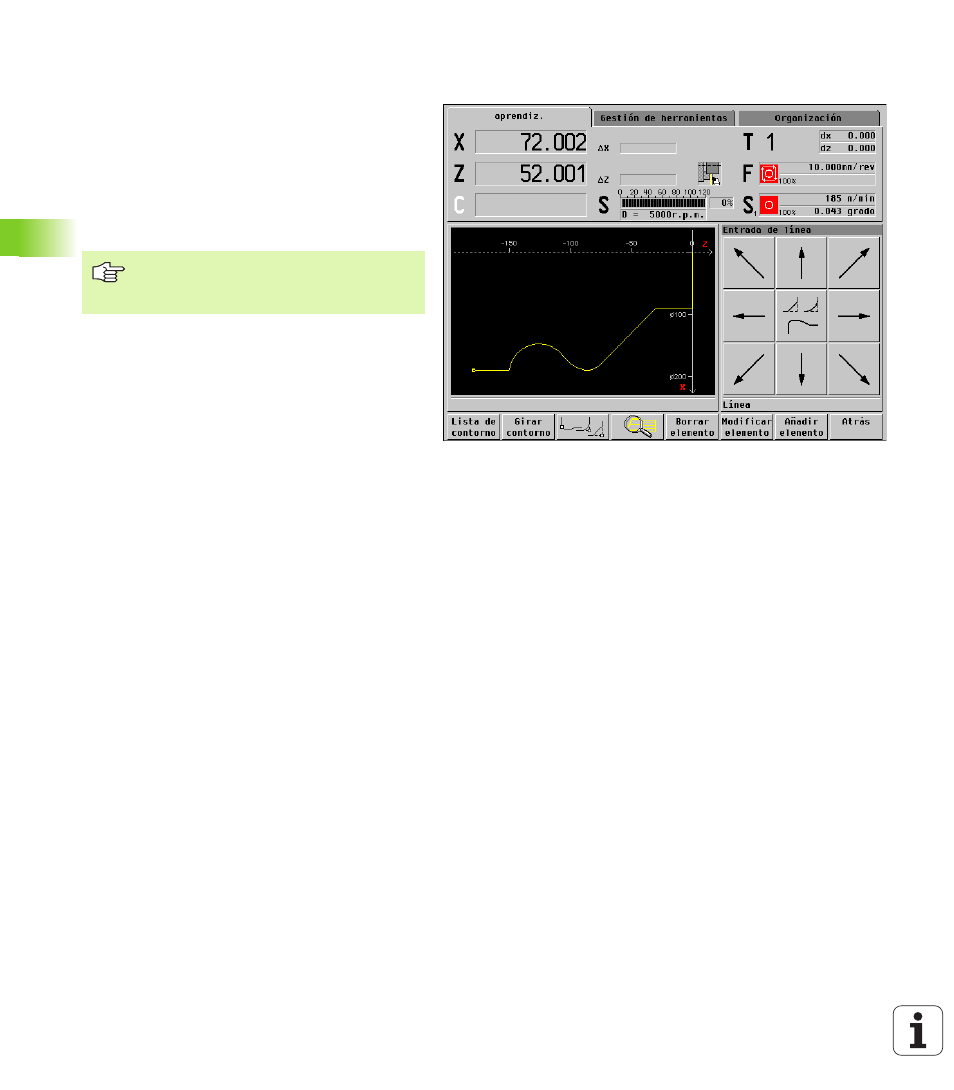

Cada elemento del contorno sin resolver se
representa mediante un pequeño símbolo bajo la
ventana de gráfico. Se representan los elementos del
contorno que no están definidos completamente pero
que pueden ser dibujados.
Elementos de forma
Se pueden añadir biseles y redondeos en cada
esquina del contorno. Los tallados libres (DIN 76, DIN
509 E, DIN 509 F) son posibles en esquinas de
contornos paralelas al eje y rectangulares.
Para la introducción de elementos de forma se tienen
las siguientes alternativas:
„ Introducir secuencialmente todos los elementos del
contorno, incluidos los elementos de forma.
„ Introducir en primer lugar el "contorno grueso" sin
elementos de forma. A continuación "solapar" los
elementos de forma (véase también “Programación
de la Modificación ICP" en pág. 254).
Avance especial
Si se asigna un avance especial a un elemento del
contorno, se desplaza en el acabado de giro del
elemento.
Las htas. de giro utilizadas para el
mecanizado de contornos ICP se deben
definir con ángulos de ajuste y el extremo.
