186 4 Programación de ciclos
4.6 Ciclos de r
o
scado y entalladur
a
Ejemplos de ciclos de tallado y entalladura
Roscado exterior y tallado
El mecanizado se realiza en dos pasos. El "tallado libre
de rosca DIN 76" realiza el tallado libre y la entrada de
rosca. Después el "ciclo de roscado" realiza la rosca.
1er paso

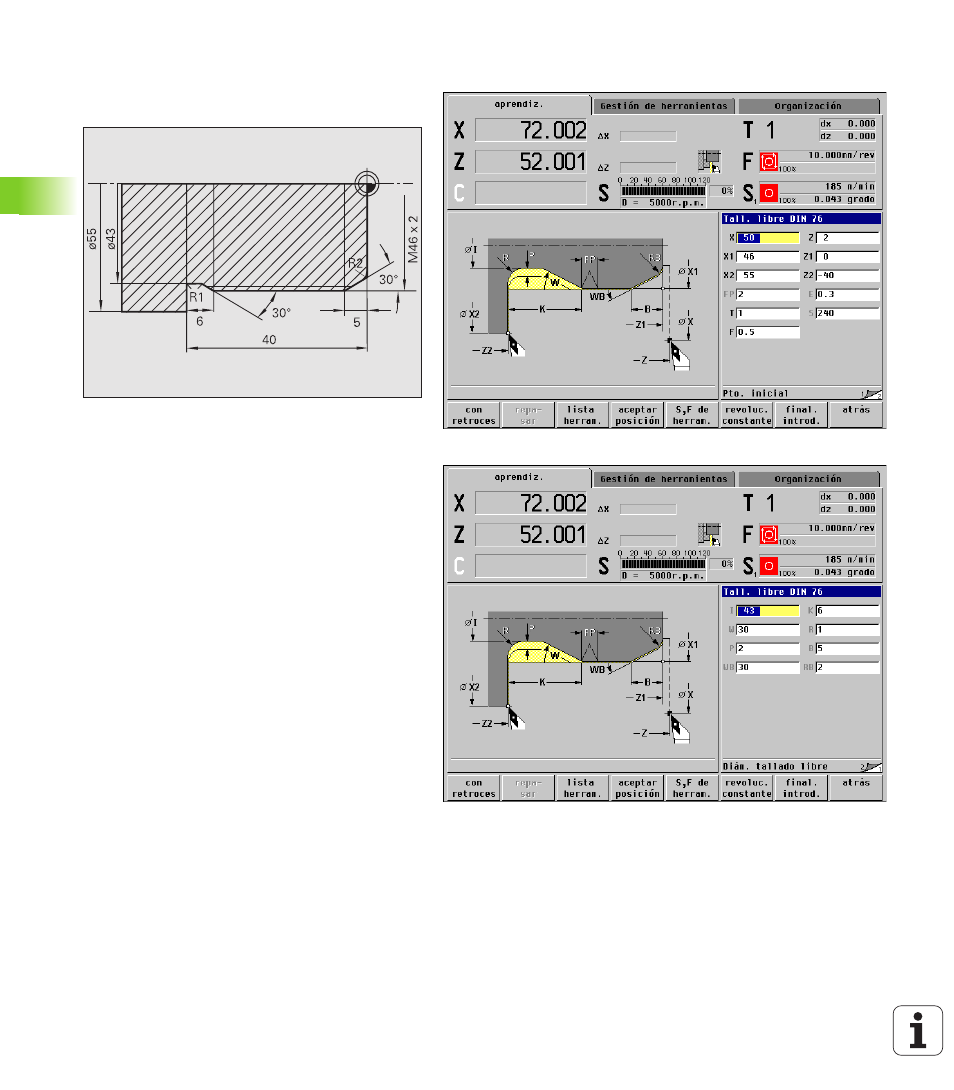

Programación de los parámetros de tallado y de la
entrada de rosca en dos ventanas de introducción
(imágenes a la derecha).
Datos de herramienta
„ Herramienta de roscado (para mecanizado externo)
„ WO = 1 – Orientación de la herramienta
„ A = 93° – Ángulo de ajuste
„ B = 55° – Ángulo extremo
