504 9 Ejemplos
9.4 Ejemplo ICP "ciclo de pr
ofundización"

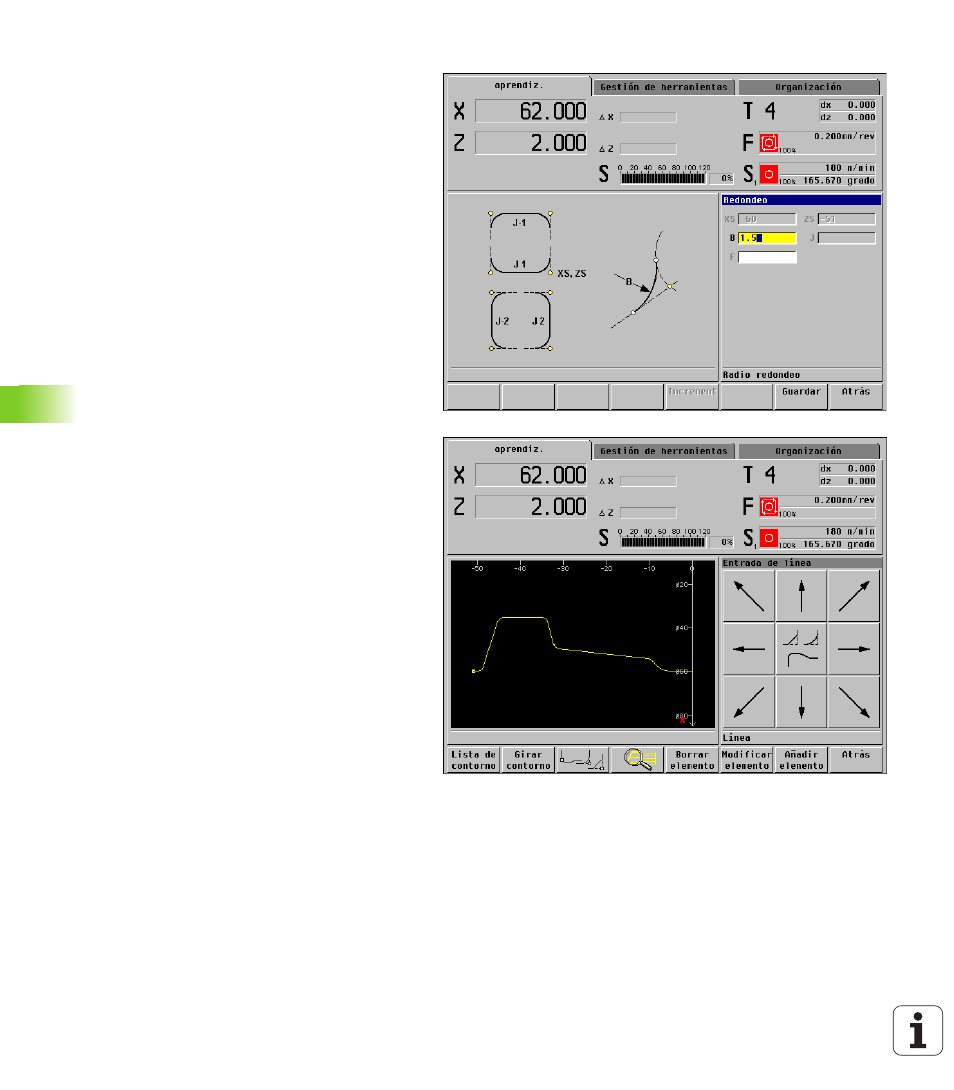

Redondeo de esquinas
La introducción de los redondeos se realiza mediante
una "superposición". Después se selecciona la
esquina (esquina adelante/esquina atrás. A
continuación se define el "radio de redondeo B". El
MANUALplus incluye el redondeo en el contorno ICP
existente y traza el contorno de "acabado".
El MANUALplus ofrece para su selección la siguiente
esquina del contorno. En este ejemplo se redondean
todas las esquinas.
El contorno ICP se ha programado por completo
(figura abajo dcha.). Atrás cierra la programación ICP,
e Introducción lista el ciclo ICP.
