1.5 Puntos de referencia de la
máquina
Punto cero de la máquina

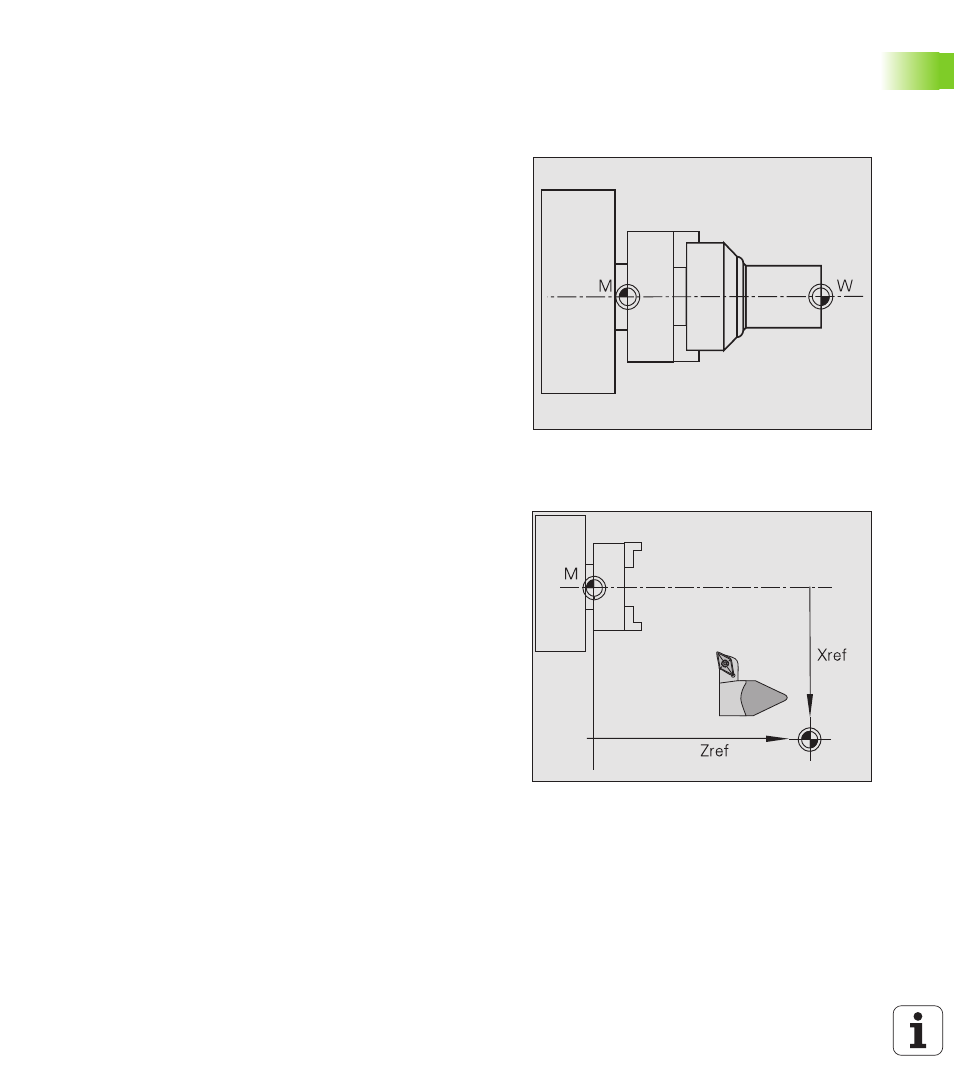

El punto de intersección del eje X con el eje Z se denomina "punto cero
de la máquina". Normalmente en un torno es el punto de intersección
del eje del husillo con la superficie del mismo. Dicho punto se
caracteriza con una "M" (imagen arriba a la dcha.).
Cero pieza
Para mecanizar una pieza es más fácil que el punto de referencia se
encuentre sobre la pieza tal como está acotado en el plano de la
misma. Dicho punto se denomina "cero pieza". Dicho punto se
caracteriza con una "W" (imagen centro a la dcha.).
Punto de referencia
Depende de los sistemas de medición utilizados, si el control "olvida"
su posición al apagarlo. Si es éste el caso, los ejes se deben desplazar
a los puntos de referencia fijos tras la conexión del MANUALplus. El
sistema conoce las distancias de dichos puntos de referencia al punto
cero de la máquina (imagen abajo a la dcha.).
