4.4 Ciclos de ar
ra
nque de vir
u
ta
Arranque de viruta longitudinal/transversal -
Ampliado
Seleccionar "arranque de viruta longitudinal/
transversal"
Seleccionar "Arranque de viruta longitudinal"
(imágenes de la derecha)
Seleccionar "Arranque de viruta transversal"
(imágenes de la siguiente pág.)
Conectar Ampliado

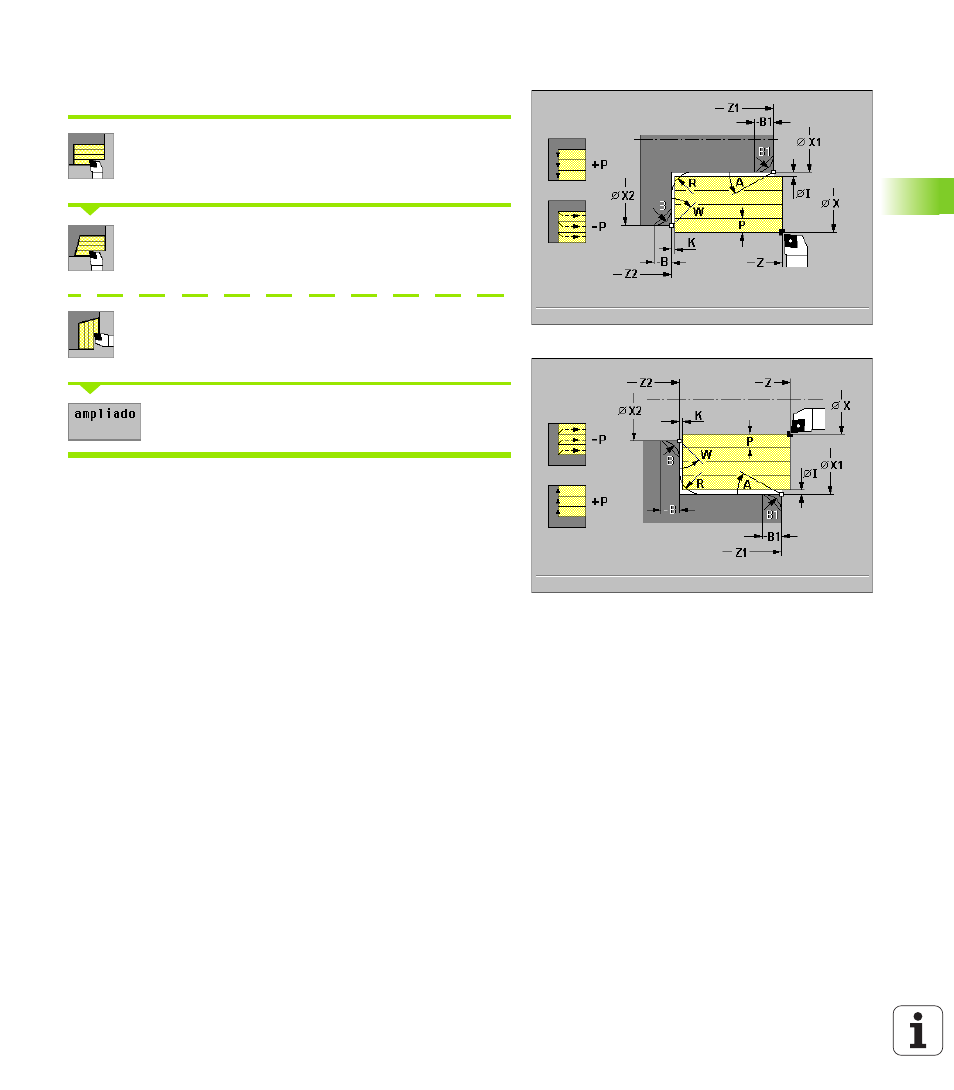

El ciclo "Arranque de viruta longitudinal" desbasta el área descrita
mediante "X, Z" y "X1/Z2" teniendo en cuenta la sobremedida.
El ciclo "Arranque de viruta transversal" desbasta el área descrita
mediante "X, Z" y "Z1/X2" teniendo en cuenta la sobremedida.
Parámetro de ciclo
 Punto inicial X, Z
 X1, Z1 Punto inicial del contorno
 X2, Z2 Punto final del contorno
 Profundidad de aproximación P: máxima profundidad de
aproximación
„ P>0: repasa el contorno
„ P<0: se eleva en 45° a la "distancia de seguridad"
 A Angulo inicial: campo: 0° <= A < 90°
 W Angulo final: campo: 0° <= W < 90°
 R Redondeo
 Bisel/Redondeo B, B1 (B Fin del contorno; B1 inicio del contorno)
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
 I, K Sobremedida X, Z
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
