212 4 Programación de ciclos
4.8 Ciclos de fr
esado

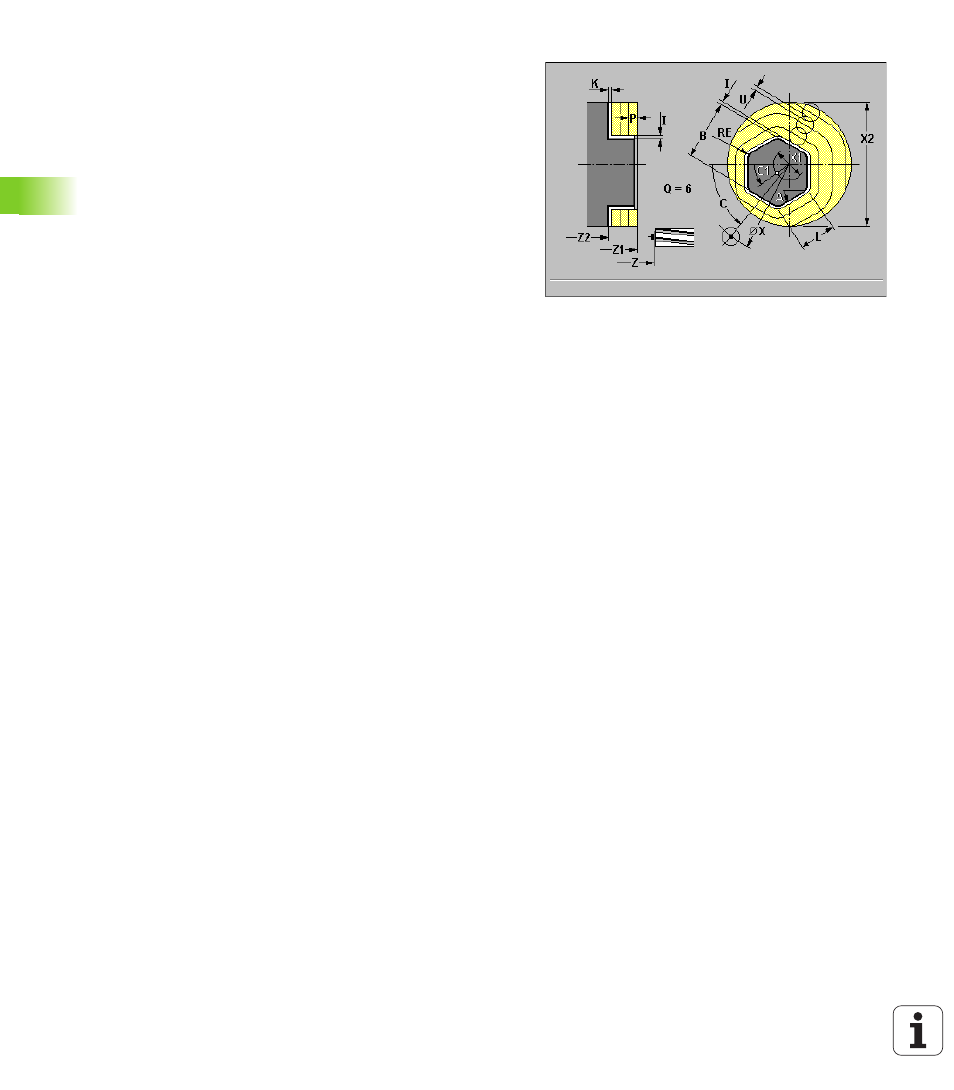

Parámetros del ciclo (primera ventana de datos)
 Punto inicial X, Z
 Angulo de cabezal C (Posición axial C) – por defecto: Angulo actual
del cabezal
 Angulo del punto central de la figura C1 – por defecto: Angulo
de cabezal C
 Diámetro del punto central de la figura X1
 Arista superior del fresado Z1 – por defecto: Punto inicial Z
 Diámetro de límite X2
 Z2 Base del fresado
 Longitud de aristas L
„ Rectángulo: Longitud del rectángulo
„ Cuadrado, polígono: longitud de aristas
„ Círculo: sin datos
 Amplitud B:
„ en Q=1, Q=2: grosor restante (Material que permanece)
„ Rectángulo: Anchura del rectángulo
„ Cuadrado, polígono (Q>=4): Amplitud (utilizar solamente en
un número justo de superficies; es una alternativa a la
programación "L")
„ Círculo: sin datos
 Radio de redondeo RE – por defecto: 0
„ Polígono (Q>2): Radio de redondeo
„ Círculo (Q=0): Radio del círculo
 A Angulo en eje X – por defecto: 0
„ Polígono (Q>2): Posición de la figura
„ Círculo: sin datos
 Número de aristas Q - por defecto: 0
„ Q=0: Círculo
„ Q=1: una superficie
„ Q=2: dos superficies a una distancia de 180°
„ Q=3: Triángulo
„ Q=4: Rectángulo, cuadrado
„ Q>4: Polígono
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
