HEIDENHAIN MANUALplus 4110
215
4.8 Ciclos de fr
esado
Ranura radial
Seleccionar "Fresado"
Seleccionar "Ranura radial"
El ciclo realiza una ranura sobre la superficie envolvente. La anchura
de la ranura se corresponde con el diámetro de la fresa.
Parámetro de ciclo
Punto inicial X, Z
Angulo de cabezal C
(Posición axial C) – por defecto: Angulo actual
del cabezal
Angulo del punto final de la ranura C1
– por defecto: Angulo de
cabezal C
Arista superior del fresado X1
– por defecto: Punto inicial X
Punto final de la ranura Z1
Base del fresado X2
L Longitud de ranura
A Angulo al eje Z
– por defecto: 0
Profundidad de aproximación P
– por defecto: profundidad total en
una aproximación
Avance de aproximación FZ
– por defecto: avance activo
T Número de la herramienta
S Revoluciones/Velocidad de corte
F Avance de giro

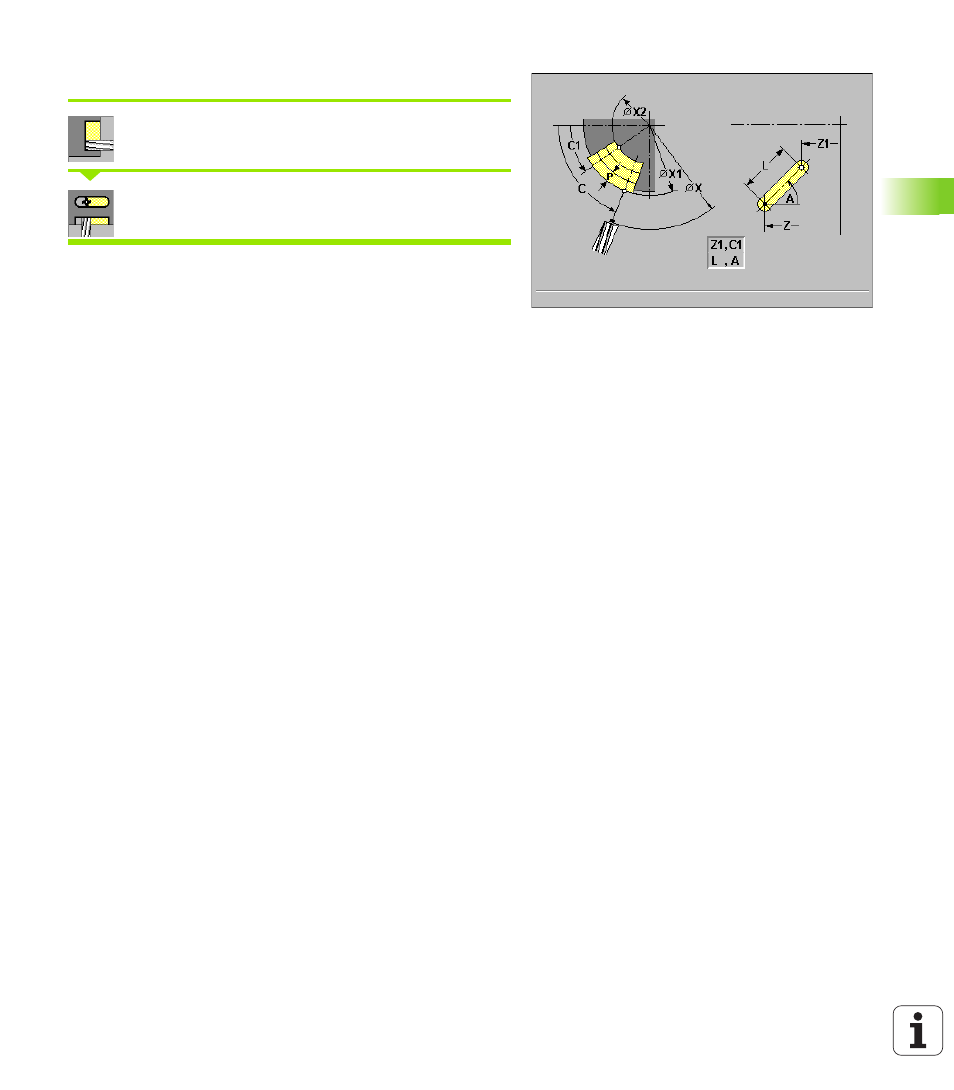

Combinaciones paramétricas para posición y situación de la ranura:
véase figura auxiliar
Ejecución del ciclo
1
activa el eje C y se posiciona en marcha rápida en el "ángulo de
cabezal C" (sólo en el modo "aprendizaje")
2
si está definido, se desplaza en marcha rápida al "punto inicial de la
ranura X, Z"
3
se aproxima con avance "FZ"
4
fresa con avance programado hasta el "punto final de la ranura"
5
retorna al "punto inicial X"
