274 5 Programación ICP
5.7 Element
o
s del cont
or
no ICP de la superficie en
v
o
lv
ent
e

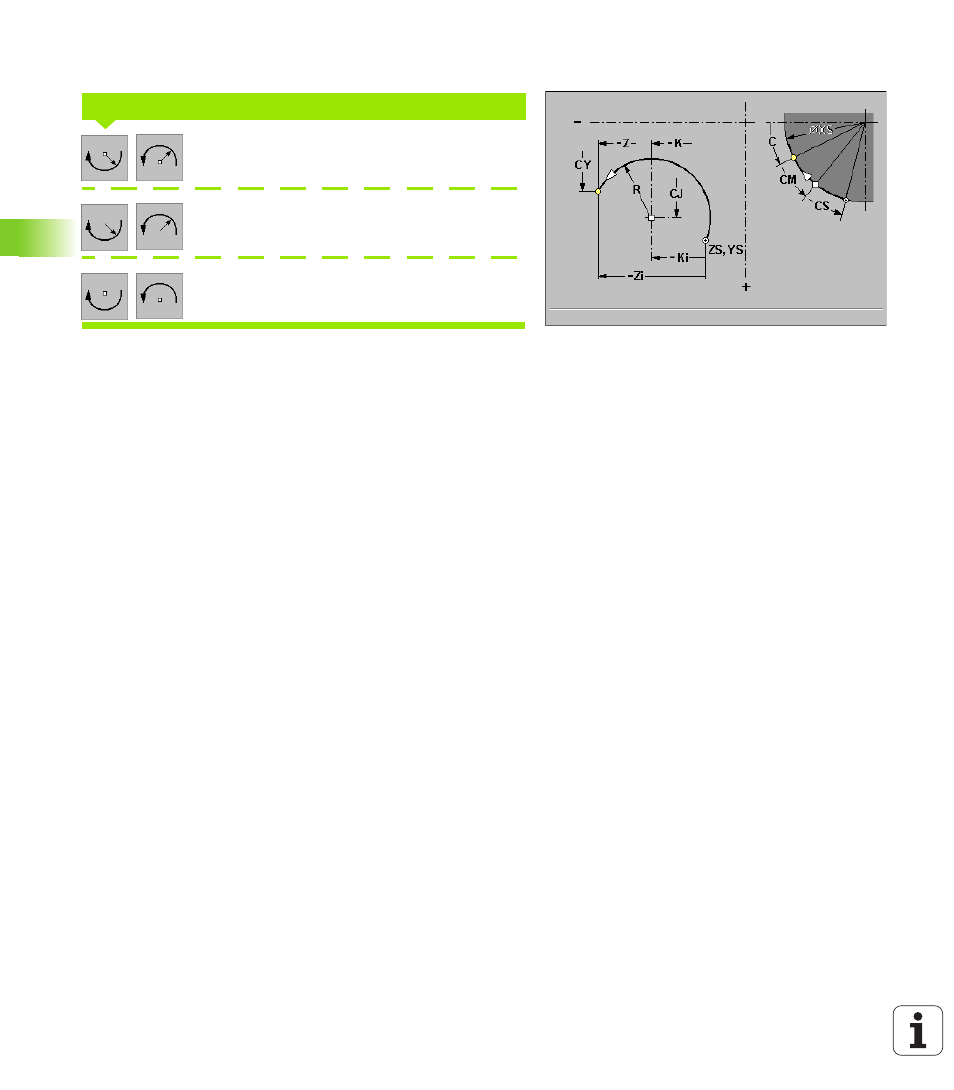

Introducción de arcos de la superficie envolvente
Arco con punto central y radio
Arco con radio
Arco con punto central
Medir el arco de círculo y determinar la transición al próximo elemento
del contorno.
Parámetro (en "Arco con radio" no se necesita el punto central - en
"Arco con punto central" no se necesita el radio)
 Punto inicial ZS, YS (YS como cota de trayectoria – Referencia:
Diámetro XS)
 Punto inicial CS como cota angular
 Diámetro de desarrollo XS
 Punto final Z
 Punto final CY como cota de trayectoria (Referencia: Diámetro XS)
 Punto final C como cota angular
 Punto central K, CJ (CJ como cota de trayectoria – Referencia:
Diámetro XS)
 Punto central CM como cota angular
 Radio R
 Avance especial F
Introducir arco
