4.8 Ciclos de fr
esado

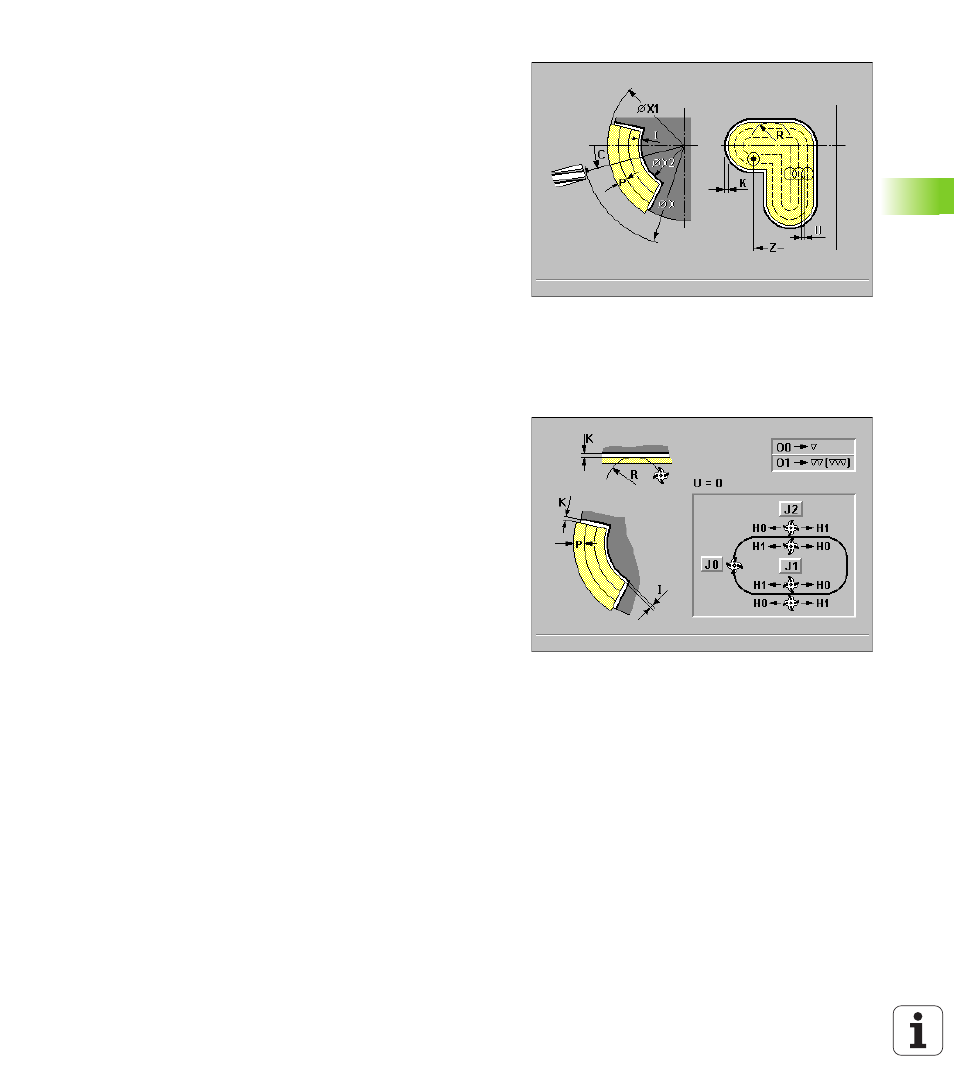

Parámetros del ciclo (primera ventana de datos)
 Punto inicial X, Z
 Angulo de cabezal C (Posición axial C) – por defecto: Angulo actual
del cabezal
 Arista superior del fresado X1 – por defecto: Punto inicial X
 Base del fresado X2
 Profundidad de aproximación P – por defecto: profundidad total en
una aproximación
 Factor de solapamiento U
„ Sin datos: Fresado del contorno
„ U>0: Fresado de cajeras - solapamiento (mínimo) de la trayectoria
de fresado = U*Diámetro de fresado
 Sobremedida en dirección de aproximación I
 Sobremedida paralela al contorno K
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
Parámetros del ciclo (segunda ventana de datos)
 Número de contorno N ICP
 Avance de aproximación FZ – por defecto: avance activo
 Avance reducido E para elementos circulares – por defecto: avance
activo
 Dirección de la marcha del fresado H – por defecto: 0
„ H=0: Contramarcha
„ H=1: Marcha síncrona
 Fresado del contorno J (por defecto: 0) depende de "U“ es válido:
„ Fresado de cajeras y J=0: sobre el contorno
„ Fresado de cajeras y J=1: interior
„ Fresado de cajeras y J=2: exterior
„ Fresado de cajeras y J=0: desde dentro hacia fuera
„ Fresado de cajeras y J=1: desde fuera hacia dentro
 Desbaste/acabado O : Fresado (sólo en fresados de cajeras) – por
defecto: 0
„ O=0: Desbaste
„ O=1: Acabado
