70 3 Funcionamiento Máquina
3.9 Simulación gráfica
Vistas
Los mecanizados con un cabezal o eje C posicionables
se controlan con la "Vista frontal o envolvente" (bajo
"funciones adicionales"). La "Vista giratoria, frontal o
envolvente" se muestra de forma alternativa.
„ Vista giratoria
Representación en el plano X-Z.
„ Vista frontal
Representación del plano XK–YK. La cruz donde se
cortan los ejes está acotada en coordenadas
cartesianas. El punto cero se encuentra en el centro
de giro, el ángulo C=0º sobre la línea XK positiva

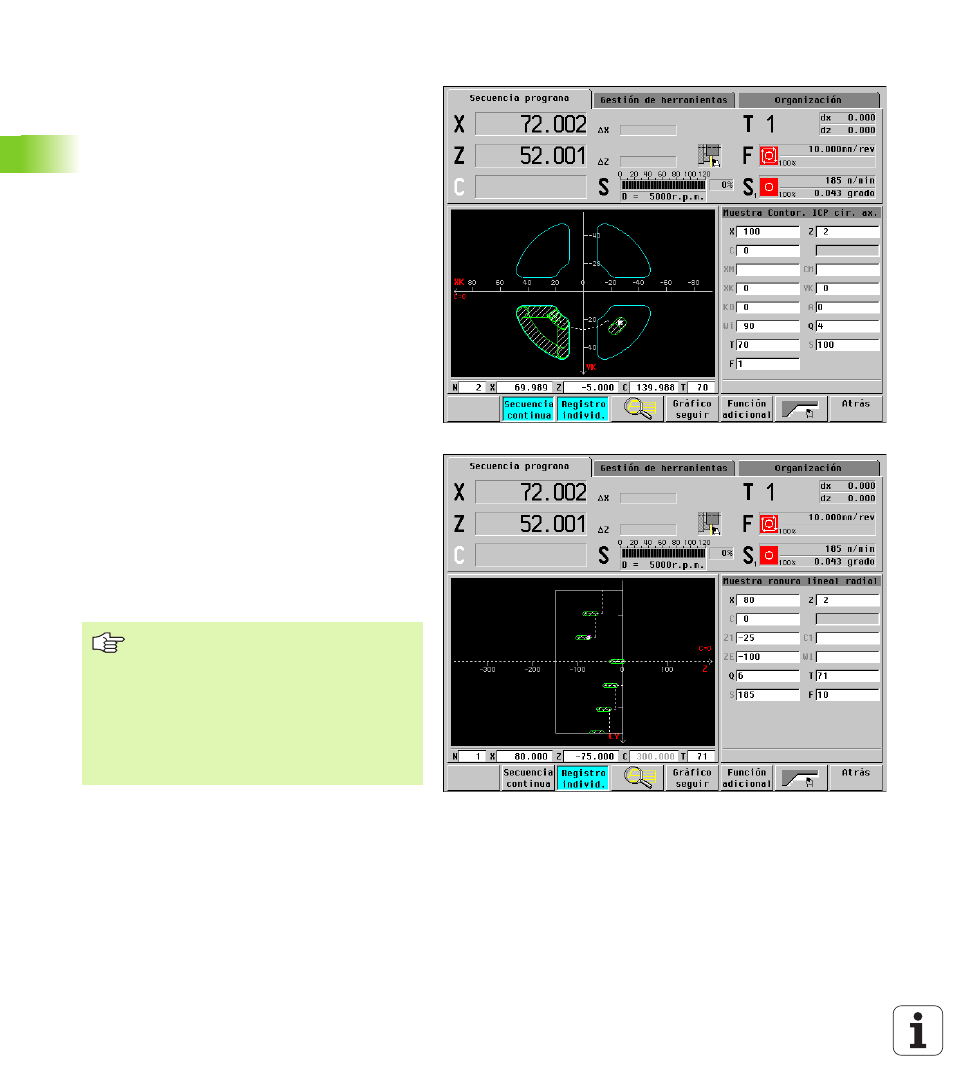

(véase la imagen superior derecha).
„ Vista superficie envolvente
Representación de la "superficie envolvente
desarrollada" (plano Z–CY). La cruz donde se cortan
los ejes está acotada en coordenadas cartesianas.
En la horizontal se encuentran las coordenadas de Z
y en la vertical las coordenadas de CY (véase la
imagen inferior derecha). Las líneas superior/inferior
de dicha "pieza" corresponden a la posición angular
C=–180°/+180°. Todos los taladrados y fresados se
representan dentro de un margen de -180º a +180º.
„ Ciclos o programa DIN:
La base para el "proceso de la pieza" son las
medidas de los parámetros "pieza en bruto
estándar" (parámetros actuales - parámetros
gráficos - pieza en bruto estándar).
„ Ciclo único o aprendizaje
La base para el "proceso de la pieza" es la sección
de la pieza que describe dicho ciclo (el recorrido Z
y el diámetro máximo X).
„ Las softkeys "vista frontal/vista
envolvente" sólo se pueden utilizar
cuando se ha activado un ciclo/
programa de ciclos con funciones de
taladrado o un programa DIN.
„ La profundidad de un taladro/fresado
axial se comprueba en la vista girada; la
profundidad de un taladrado/fresado
radial en la vista frontal.
