6.16 Ciclos de tallado libre
Contorno de tallado libre G25
G25 genera un elemento de forma de tallado libre (DIN 509 E, DIN 509
F, DIN 76) que se puede agrupar en la descipción del contorno de

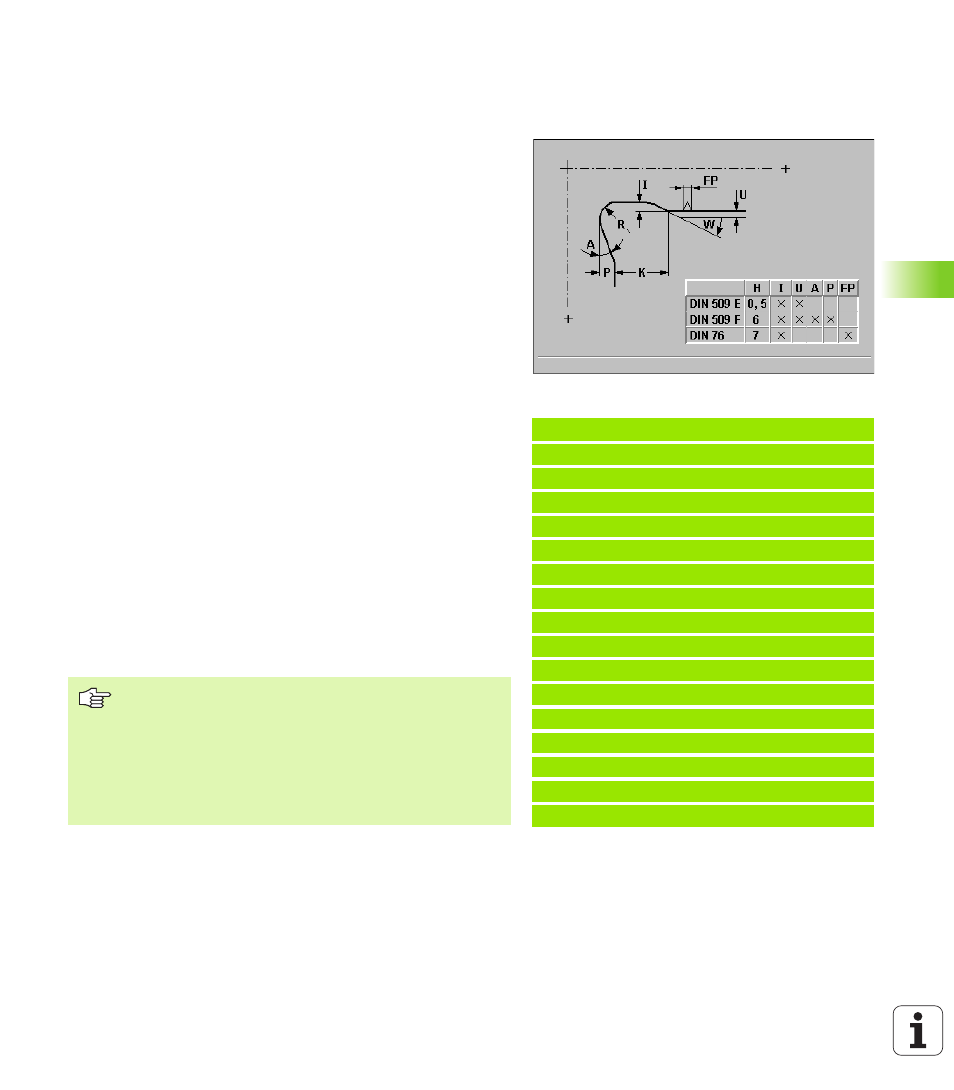

ciclos de desbaste o acabado. La tabla de la figura auxiliar indica la
parametrización de los tallados libres.
Parámetro
 Tipo de tallado libre H (por defecto: 0)
„ H=0, 5: DIN 509 E
„ H=6: DIN 509 F
„ H=7: DIN 76
 Profundidad de entalladura I (por defecto: Tabla normalizada)
 Amplitud de entalladura K (por defecto: Tabla normalizada)
 Radio de entalladura R (por defecto: Tabla normalizada)
 Profundidad transversal P (por defecto: Tabla normalizada)
 Angulo de entalladura W (por defecto: Tabla normalizada)
 Angulo transversal A (por defecto: Tabla normalizada)
 Paso de rosca FP - sin datos: se calcula en base al diámetro de rosca
 Sobremedida de rectificado U (por defecto: 0)
 Avance reducido E para el acabado de la entalladura (por defecto:
avance activo)
Nota:
Si no se indican los parámetros, el MANUALplus calcula los siguientes
valores según el diámetro o bien el paso de rosca (entalladura DIN 76)
según la tabla normalizada (véase “Paso de roscado" en pág. 524):
„ DIN 509 E: I, K, W, R
„ DIN 509 F: I, K, W, R, P, A
„ DIN 76: I, K, W, R y FP (según el diámetro)
Ejemplo: G25
%25.nc
[G25]
N1 T1 G95 F0.4 G96 S150 M3
N2 G0 X62 Z2
N3 G819 P4 H0 I0.3 K0.1
N4 G0 X13 Z0
N5 G1 X16 Z-1.5
N6 G1 Z-30
N7 G25 H7 I1.15 K5.2 R0.8 W30 FP1.5
N8 G1 X20
N9 G1 X40 Z-35
N10 G1 Z-55 B4
N11 G1 X55 B-2
N12 G1 Z-70
N13 G1 X60
N14 G80
FINAL
„ Los parámetros que se introducen se tienen siempre en
cuenta (también en el caso de que la tabla normalizada
prevea otros valores).
„ En las roscas interiores debería indicarse previamente el
"paso de rosca FP", ya que el diámetro del elemento
longitudinal no es el diámetro de la rosca. Si se emplea
el cálculo del paso de rosca del MANUALplus, son
pocas las variaciones.
