350 6 Programación DIN
6.16 Ciclos de tallado libr
e

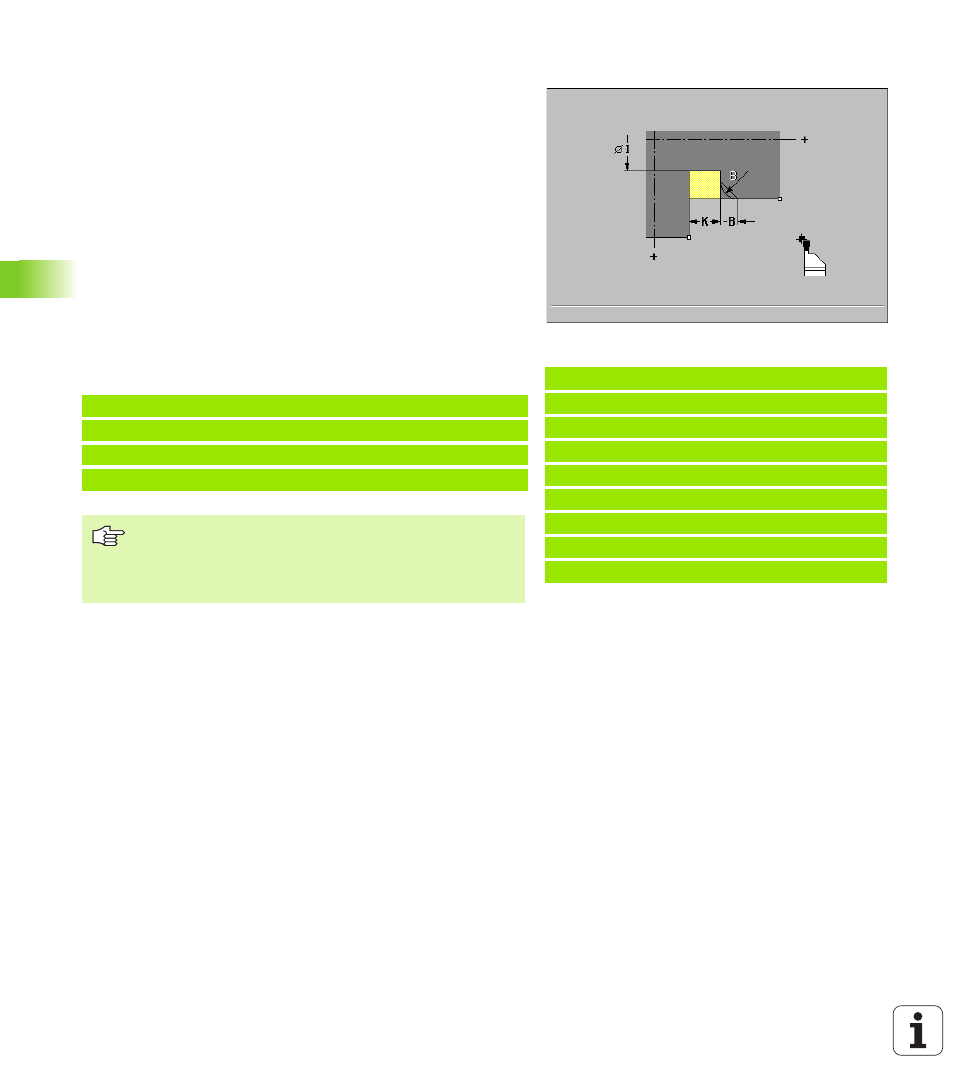

Tallado libre en forma de U G856
G856 elabora la entalladura y realiza el acabado de la superficie
transversal limítrofe. Opcionalmente se puede elaborar un bisel/
redondeo.
Parámetro
 Diámetro de entalladura I (cota del diámetro)
 Longitud del tallado libre K
 Bisel/redondeo B
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
Notas sobre la ejecución del ciclo:
„ Tras la ejecución del ciclo la hta. retrocede al punto inicial.
„ Si no está definida la anchura del filo de la cuchilla, se acepta "K"
como anchura.
Frases siguientes de la llamada al ciclo
Ejemplo: G856
%856.nc
[G856]
N1 T30 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G856 I47 K7 B1
N4 G0 X50 Z-30
N5 G1 X60
N6 G80
FINAL
N.. G856 I.. K.. /Llamada al ciclo
N.. G0 X.. Z.. /Esquina de la entalladura
N.. G1 X.. /Punto final de la superficie transversal
N.. G80 /Fin de la descripción del contorno
„ El tallado libre se realiza sólo en esquinas del contorno
rectangulares y paralelas al eje sobre el eje longitudinal.
„ Corrección del radio de la cuchilla se realiza.
„ Sobremedidas: no se calculan
