9.5 Ejemplo ICP "fr
e
sado"
9.5 Ejemplo ICP "fresado"

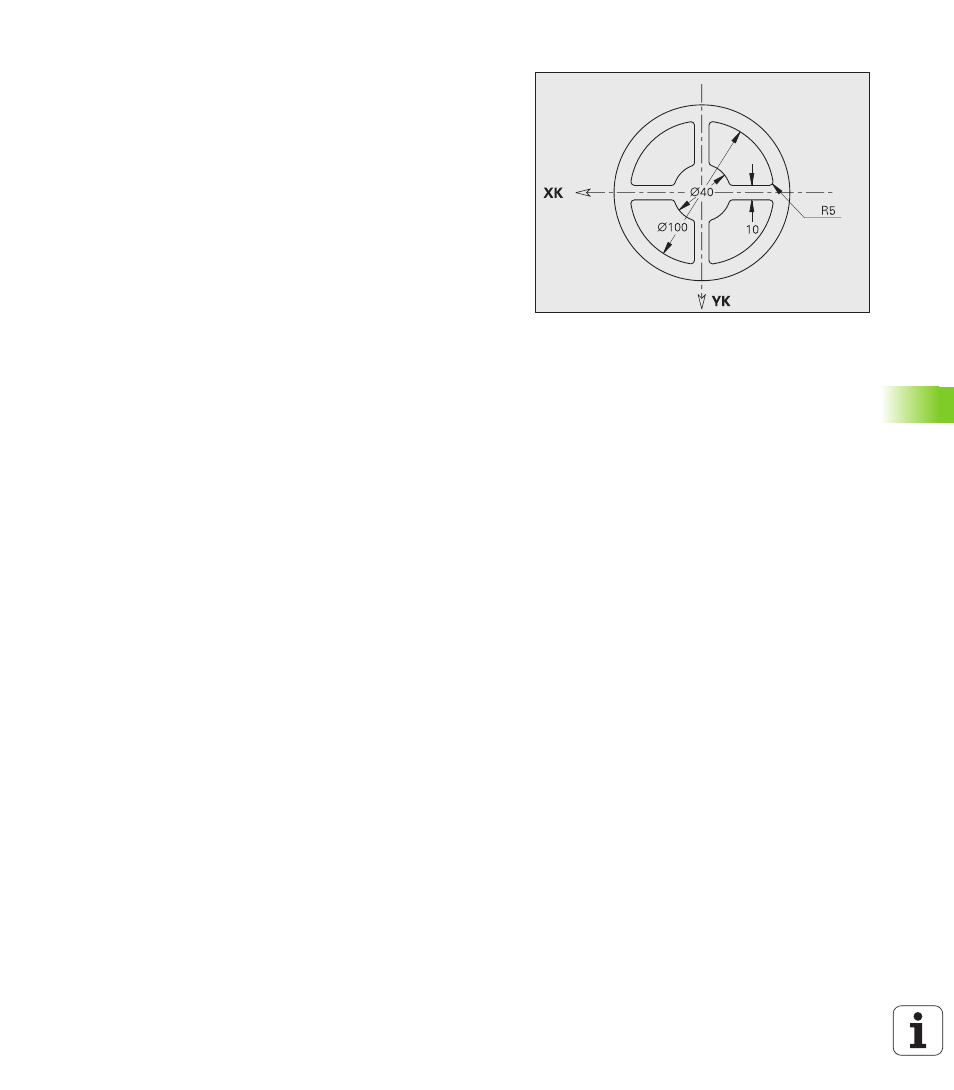

El ejemplo de fresado explica el empleo de un contorno ICP en el
mecanizado de un modelo. En base al plano de acabado se
representan los distintos pasos para realizar el contorno ICP y unir
dicho contorno a los ciclos ICP.
Al final del mecanizado están disponibles la descripción del contorno
ICP y el programa de ciclos completo.
El mecanizado se realiza con "contorno IPC modelo circular axial".
Herramienta empleada
„ Herramienta de fresado:
„ Posición T40
„ WO = 8 Orientación de la herramienta
„ I = 8 Diámetro de la fresa
„ K = 4 Número de dientes
„ TF = 0,025 Avance por diente
Ejecución del proceso
 Se supone que:
- el torneado ha finalizado
- se han calculado las medidas de la herramienta
 Cambiar a "aprendizaje"
 Introducir los ciclos de posicionamiento para el cambio de la
herramienta
 Llamar a "contorno ICP axial"
 Activar "modelo circular"
 Realización del contorno ICP
 Ensamblar el contorno ICP en el ciclo fresado de desbaste
 Realizar el ciclo fresado de acabado
 Ensamblar el contorno IPC en el ciclo fresado de acabado
Definición del contorno ICP en modelos
En este ejemplo se programa el primer contorno de fresado tal como
se indica en el plano de acabado. Por ello el origen de coordenadas es
válido como punto de referencia en la definición de las posiciones de
los modelos.
Alternativamente se puede acotar el primer contorno de fresado "en el
origen de coordenadas" y definir el emplazamiento de los contornos de
fresado en las posiciones de los modelos.
