HEIDENHAIN MANUALplus 4110 101
4.4 Ciclos de ar
ra
nque de vir
u
ta
Arranque de viruta longitudinal/transversal
Seleccionar "arranque de viruta longitudinal/
transversal"

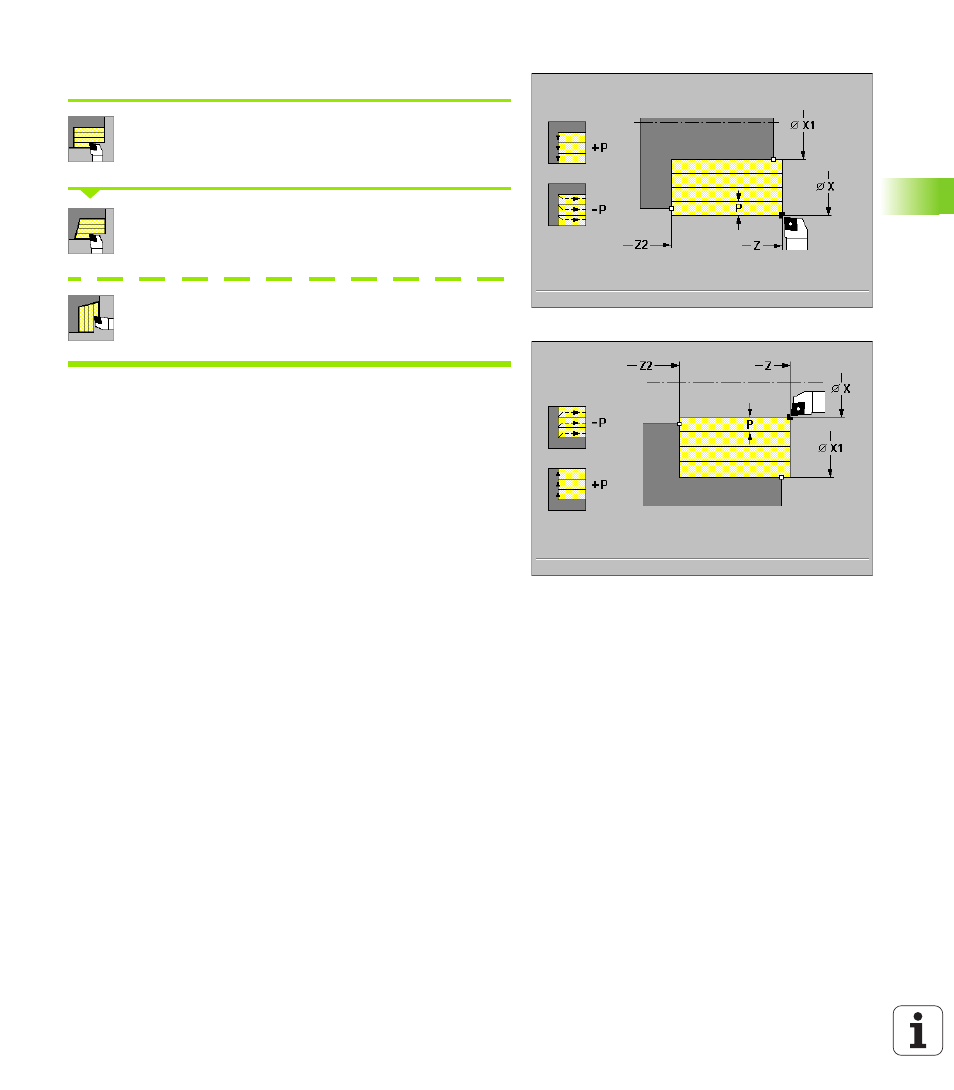

Seleccionar "Arranque de viruta longitudinal"
(imágenes de la derecha)
Seleccionar "Arranque de viruta transversal"
(imágenes de la siguiente pág.)
El ciclo "Arranque de viruta longitudinal" desbasta la cajera descrita
mediante "X, Z" y "X1, Z2".
El ciclo "Arranque de viruta transversal" desbasta la cajera descrita
mediante "X, Z" y "X2, Z1".
Parámetro de ciclo
 Punto inicial X, Z
 Punto inicial del contorno X1 (arranque de viruta longitudinal)
 Punto final del contorno Z2 (arranque de viruta longitudinal)
 Punto inicial del contorno Z1 (arranque de viruta transversal)
 Punto final del contorno X2 (arranque de viruta transversal)
 Profundidad de aproximación P: máxima profundidad de
aproximación
„ P>0: repasa el contorno
„ P<0: se eleva en 45° a 1 mm
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
