HEIDENHAIN MANUALplus 4110 - Manual (Página 63)

HEIDENHAIN MANUALplus 4110 63
3.8 Modo "Desar
ro
llo de pr
ogr
ama"

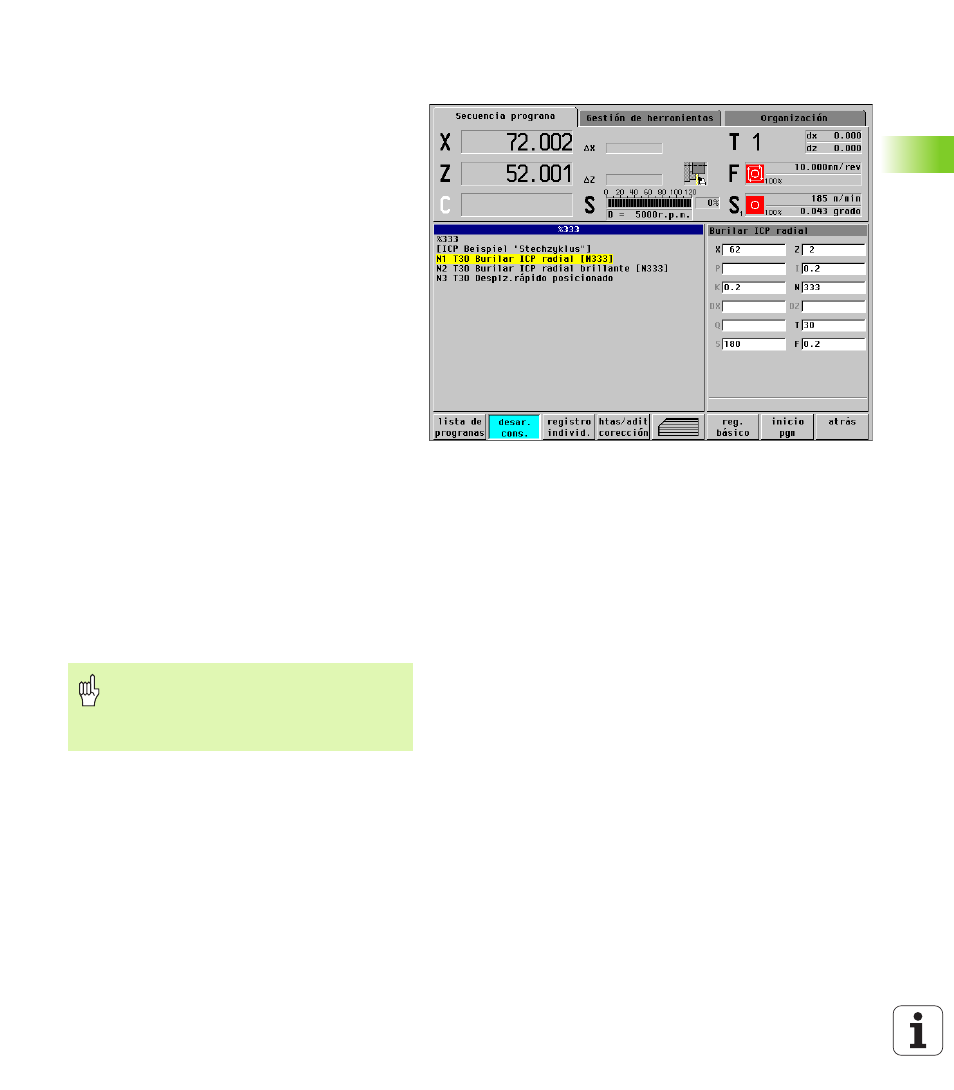

3.8 Modo "Desarrollo de programa"
En el desarrollo de programa se utilizan los programas
de ciclos o DIN para la producción de partes del
mismo. Los programas no se pueden modificar, pero
tienen una posibilidad de control con la "simulación
gráfica" antes de la ejecución del programa.
Adicionalmente el MANUALplus ayuda a la
"introducción" de un mecanizado de pieza mediante el
"modo de frase individual".
Los programas de ciclo o DIN se pueden iniciar en
cualquier frase y continuar así un mecanizado
interrumpido.
El modo "Desarrollo de programa" se activa por
softkey y se muestra en la cabecera.
Pulsando Desarrollo de programa el MANUALplus
carga el último programa utilizado o trabajado en
modo edición. De forma alternativa seleccione otro
programa con Lista de Programas (véase “Gestión
de programas" en pág. 75).
Programas erróneos
El MANUALplus comprueba los programas durante la
carga del mismo. Si se encuentra un error (ejemplo: la
herramienta programada no está en la lista de htas.),
aparece el símbolo de error en la cabecera. Tras pulsar
la tecla "Info" visualizará información detallada sobre
errores
El MANUALplus no traduce los ciclos erróneos. En
esta posición se fija una "parada de ciclo". Los ciclos
correctos de este programa se traducen.
Antes de la ejecución del programa
„ Comprobación de los ciclos y los parámetros de
ciclos
El MANUAL PLUS lista el programa de ciclos o DIN.
En programas de ciclos se muestran los parámetros
del ciclo que están situados sobre el cursor.
„ Control gráfico
El desarrollo del programa se controla con la
"simulación gráfica" (véase “Simulación gráfica" en
pág. 68).
¡Atención: Peligro de colisión!
Compruebe en programas con ciclos
erróneos si la versión del programa es
posible sin colisión.
