28 1 Introducción y nociones básicas
1
.6 Dimensiones de la her
ramienta
1.6 Dimensiones de la herramienta
El MANUALplus precisa conocer los datos de las herramientas para el
posicionamiento del eje, para poder calcular la compensación del radio
de la cuchilla, para determinar la subdivisión de corte en los ciclos, etc.
Dimensiones de la longitud de la hta.
Todos los valores de posiciones programados y visualizados se
refieren a la distancia entre el extremo de la hta. y el cero pieza. Sin
embargo, internamente en el sistema, sólo se conoce la posición
absoluta del portaútil (carro). Para poder calcular y visualizar la posición

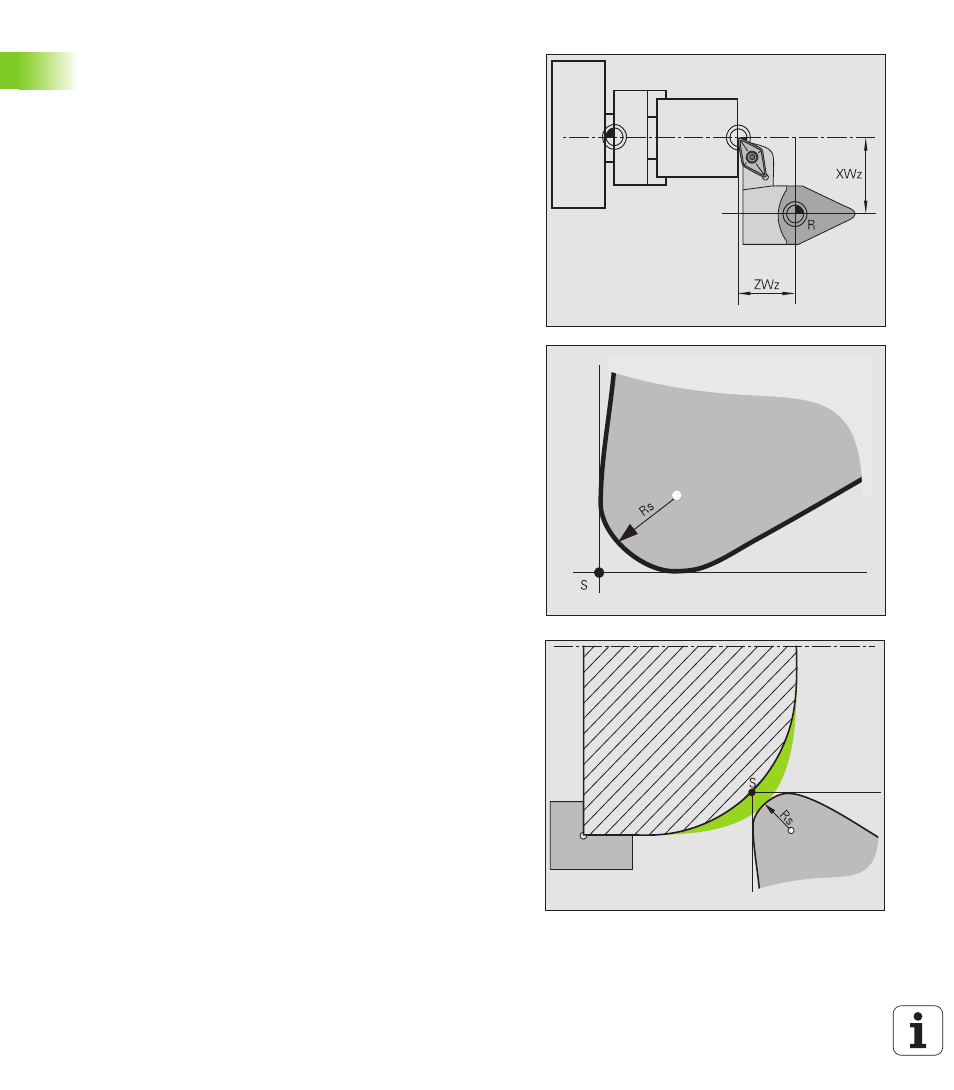

del extremo de la hta. el MANUALplus precisa las cotas XWz y ZWz
(imagen arriba a la dcha.).
Correcciones de la herramienta
Durante el mecanizado se desgasta la cuchilla de la herramienta. El
MANUALplus realiza correcciones para poder compensar este
desgaste. La gestión de los valores de corrección se realiza
independientemente de las cotas longitudinales. El sistema añade
dichos valores a las cotas longitudinales.
Compensación del radio de las cuchillas (SRK)
Las herramientas de torneado tienen un radio en el extremo de la
herramienta. Debido a esto, se producen en los mecanizados de
conos, chaflanes y radios, imprecisiones, que el MANUALplus corrige
mediante la compensación del radio de las cuchillas.
Los recorridos programados se refieren a la punta de corte teórica S
(imagen central a la dcha.). En contornos no paralelos al eje se
producen inexactitudes.
La compensación SRK calcula un nuevo recorrido de desplazamiento,
el equidistante, para compensar dicho error (imagen abajo a la dcha.).
El MANUALplus calcula el SRK en la programación de ciclos. En el
marco de la programación DIN se tiene en cuenta también la SRK en
los ciclos terminales. Además en la programación DIN también se
puede conectar/desconectar la compensación SRK cuando se trabaja
con recorridos aislados.
