96
4 Programación de ciclos
4.3 Ciclos de cor
te
individual

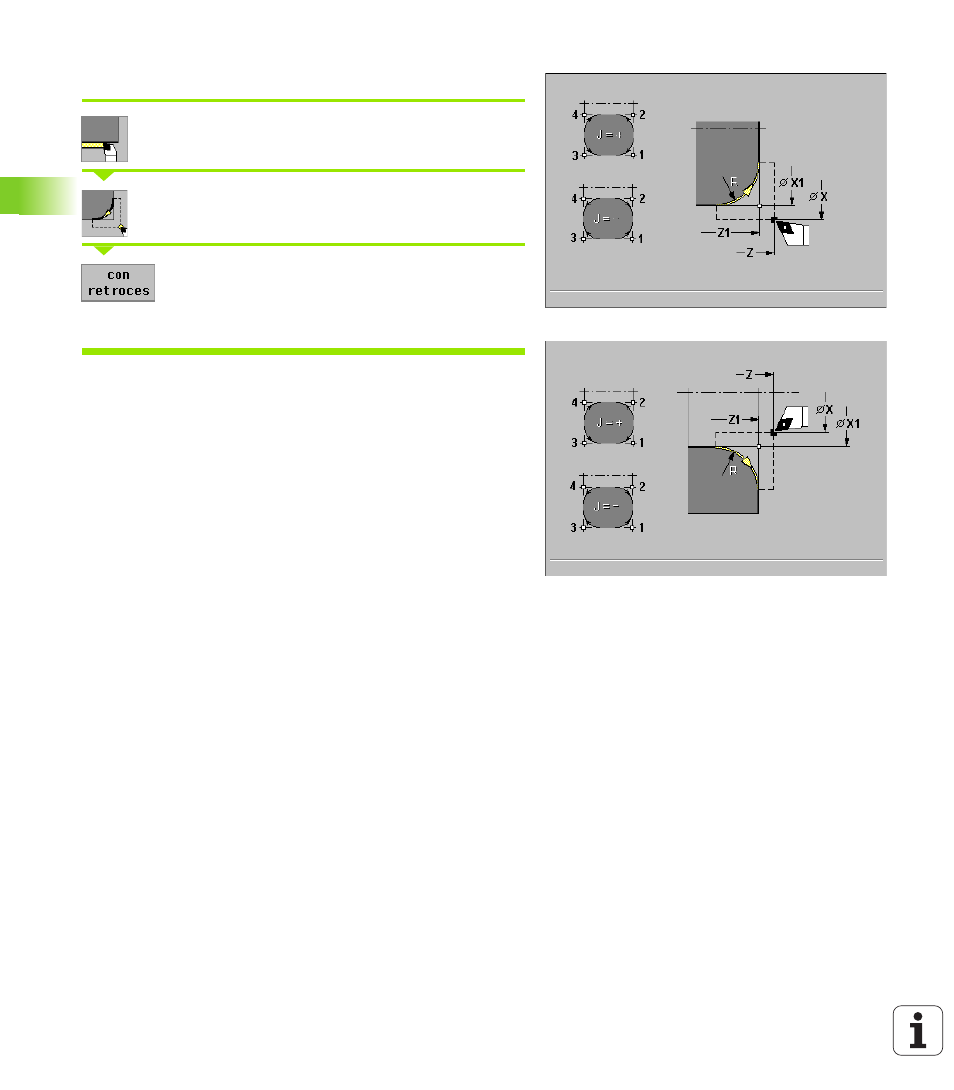

Redondeo
Seleccionar "Cortes individuales"
Seleccionar "redondeo"
Softkey con retroceso:
Desconectado: la herramienta se detiene al final del
ciclo
Conectado: retrocede al punto de arranque
Redondeo
El ciclo realiza un redondeo acotado según la esquina del contorno. La
herramienta se detiene al final del ciclo.
Contorno redondeo ("con retroceso")
La herramienta se aproxima, genera el redondeo relativo a la esquina
del contorno y al final del ciclo retrocede al punto de partida. La
corrección del radio de corte se tiene en cuenta (imágenes de la
derecha).
Parámetro de ciclo
Punto inicial X, Z
X1, Z1 Punto de esquina del contorno
Redondeo R:
Radio del redondeo
I, K Anchura del bisel
(en X, Z)
J Posición del elemento
(véase imagen auxiliar) – por defecto: 1
Posición relativa a "X1, Z1"
El signo determina la dirección del Mecanizado
T Número de la herramienta
S Revoluciones/Velocidad de corte
F Avance de giro
Versión del ciclo en "con retorno"
1
calcula el "punto inicial y punto final del redondeo"
2
se desplaza paralelo al eje desde "X, Z" hasta el "punto inicial del
redondeo"
3
se desplaza circularmente con avance hasta el "punto final del
redondeo"
4
se eleva y regresa paralelo al eje hasta el punto inicial
