HEIDENHAIN MANUALplus 4110 127
4.4 Ciclos de ar
ra
nque de vir
u
ta

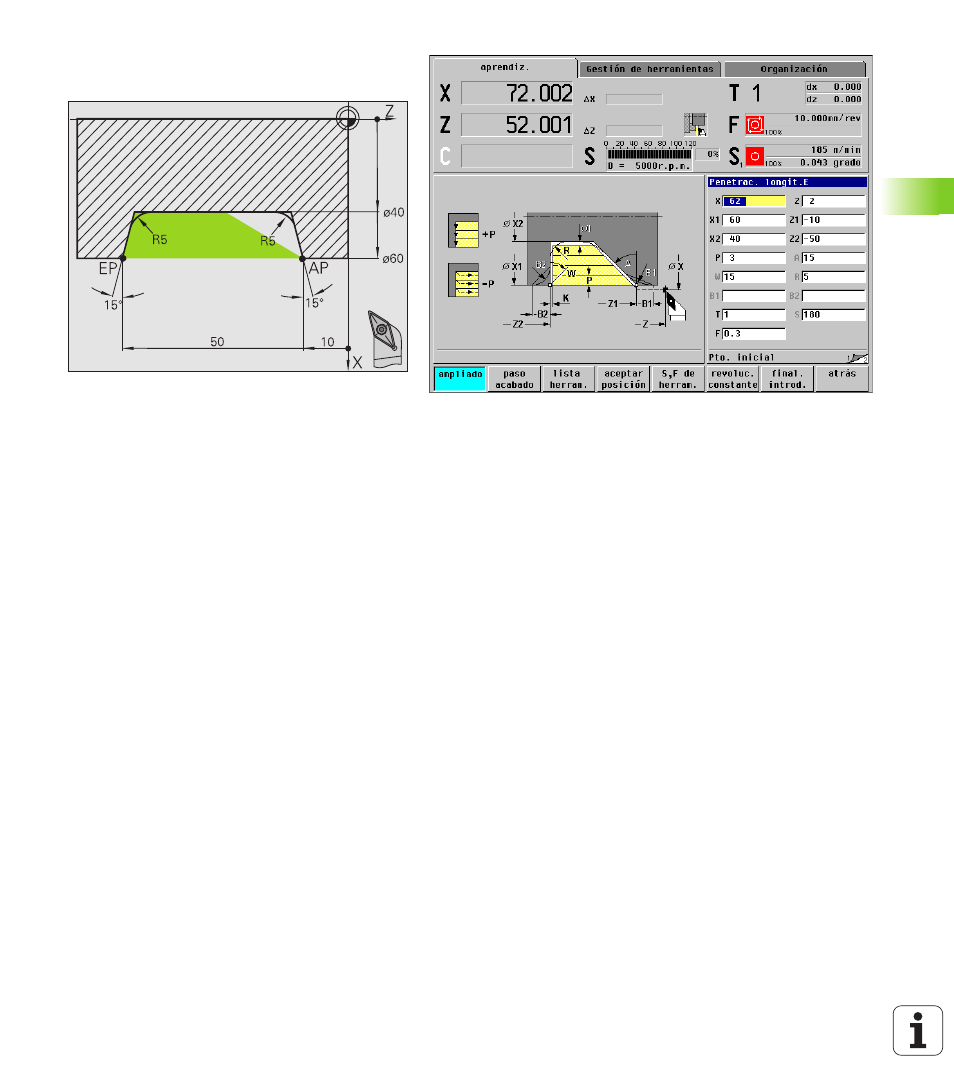

Desbaste utilizando el ciclo con profundización
La hta. utilizada no puede profundizar en el ángulo de
15º. Por este motivo el área a mecanizar se trabaja en
dos pasos.
1. Paso:
El área marcada de "AP" (punto inicial del contorno)
hasta "EP" (punto final del contorno) se desbasta con
el ciclo "Profundización longitudinal - Ampliada"
teniendo en cuenta la sobremedida.
El "ángulo inicial A" se predetermina como se mide en
el dibujo, con 15º. El MANUALplus calcula según el
parámetro de hta. el máximo ángulo de profundización
posible. El "material restante" se deja y se mecaniza
en el 2º paso.
El "modo ampliado" se utiliza para realizar los
redondeos en el fondo del contorno.
Preste atención a los parámetros "punto inicial del
contorno X1, Z1" y "punto final del contorno X2, Z2".
Son decisivos para la dirección de arranque de viruta y
aproximación - mecanizado exterior y aproximación
"en dirección -X".
Datos de herramienta
„ Herramienta de roscado (para mecanizado externo)
„ WO = 1 – Orientación de la herramienta
„ A = 93° – Ángulo de ajuste
„ B = 55° – Ángulo extremo
