Fresado ranura radial
Seleccionar "Fresado"
Seleccionar "Fresado ranura radial"

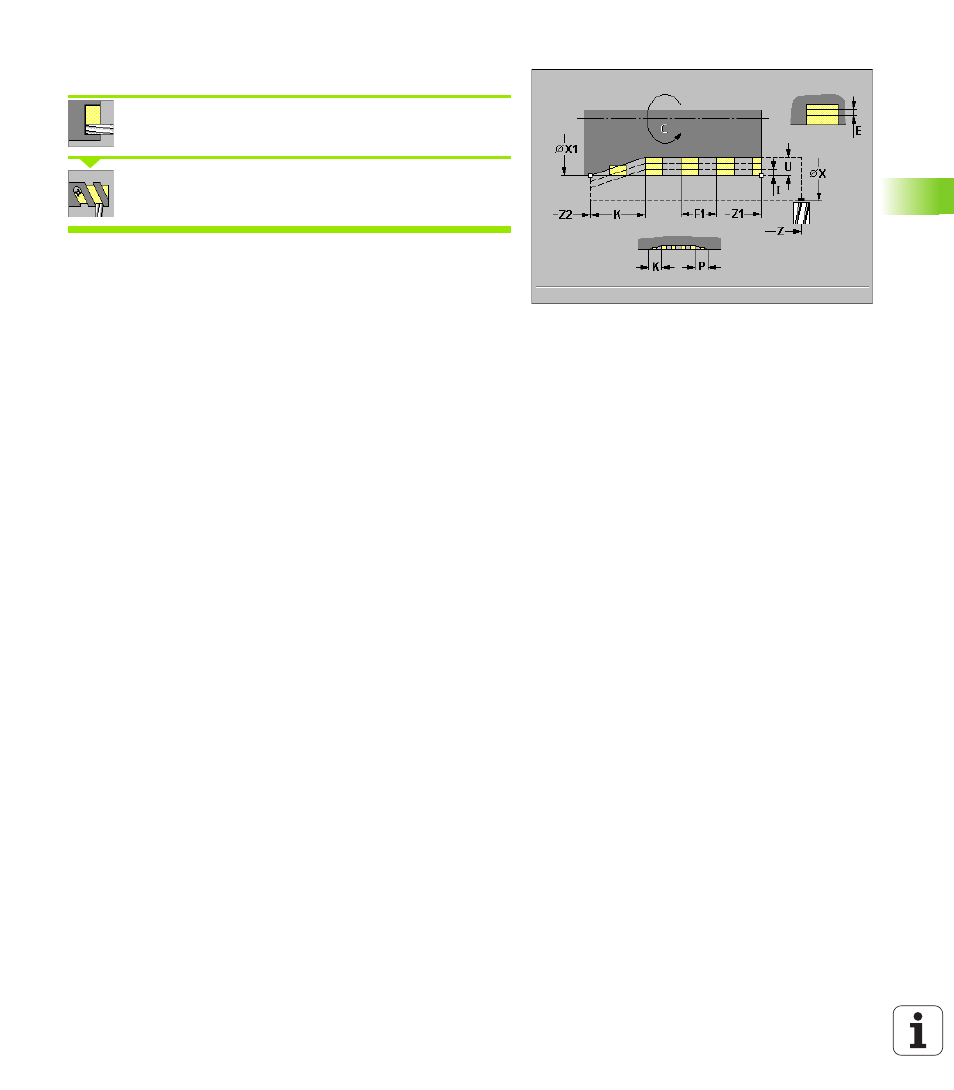

El ciclo fresa una ranura espiral desde "Z1" a "Z2". El "ángulo inicial C1"
define la posición inicial de la ranura. La anchura de la ranura se
corresponde con el diámetro de la fresa.
Parámetro de ciclo
 Punto inicial X, Z
 Angulo de cabezal C (Posición axial C) – por defecto: Angulo actual
del cabezal
 Angulo inicial C1
 Diámetro de rosca X1
 Punto inicial de rosca Z1
 Paso de rosca F1
„ F1 positiva: Rosca derecha
„ F1 negativa: Rosca izquierda
 Punto final de la rosca Z2
 Longitud de entrada P: Rampa al inicio de la ranura
 Longitud de salida K: Rampa al final de la ranura
 Profundidad de rosca U
 Aproximación máxima I: Las aproximaciones se reducen según la
siguiente fórmula - hasta >= 0,5 mm. Entonces se produce cada
aproximación con 0,5 mm.
„ Aproximación 1: "I"
„ Aproximación n: I * (1 – (n–1) * E)
 Reducción de la profundidad de corte E
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
Ejecución del ciclo
1 activa el eje C y se posiciona en marcha rápida en el "ángulo de
cabezal C" (sólo en el modo "aprendizaje")
2 se calcula la aproximación actual
3 se posiciona para el proceso de fresado
4 fresa con el avance programado hasta el "punto final Z2“ –
teniendo en cuenta las rampas al comienzo y al final de la ranura
5 retrocede paralela al eje y se aproxima para el siguiente proceso de
fresado
6 se repite 4..5, hasta que se alcance la profundidad de la ranura
