168 4 Programación de ciclos
4.6 Ciclos de r
o
scado y entalladur
a

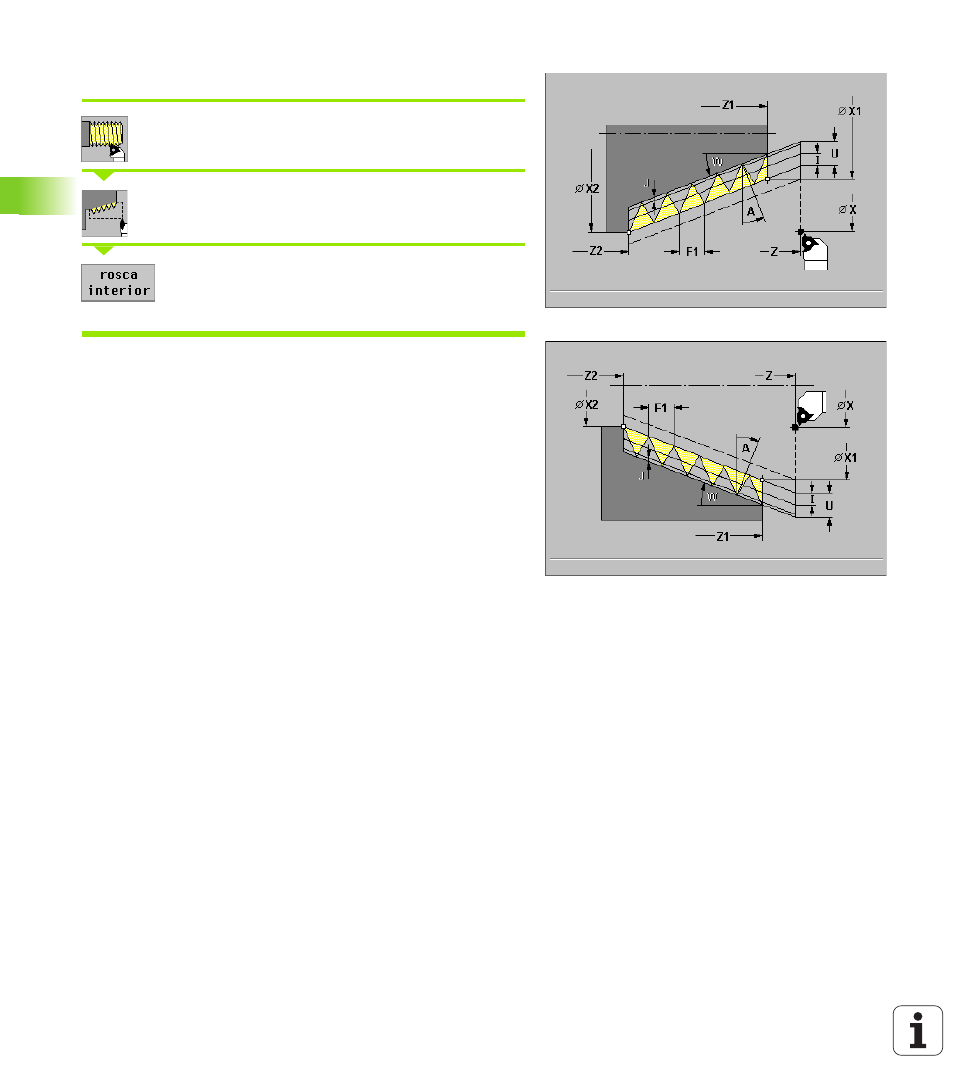

Rosca cónica
Seleccionar "corte de rosca"
Seleccionar "rosca cónica"
Softkey Rosca interior
Conectado: Rosca interior
Desconectado: Rosca exterior
El ciclo realiza una rosca cónica exterior o interior en un sólo paso o en
varios pasos de mecanizado.
Parámetro de ciclo
 Punto inicial X, Z
 Punto inicial X1, Z1 de la rosca (sin recorrido inicial)
 Punto final de la rosca X2, Z2 (sin recorrido por inercia)
 Paso de roscado F1 (= Avance)
 Profundidad de rosca U
„ Sin datos: se calcula
Rosca exterior: U=0.6134*F1
Rosca interior: U=–0.5413*F1
 1ª profundidad de corte I
„ I<U: primer corte con "I" - cada corte siguiente: Reducción de la
profundidad de corte hasta "J".
„ I=U: un corte
„ Sin datos: se calcula según U y F1
 Angulo de aproximación A (por defecto: 30º): campo: –60° < A < 60°
„ A<0: Aproximación desde el lado izquierdo
„ A>0: Aproximación desde el lado derecho
 Angulo inicial W: campo: -60° < A < 60°
 Profundidad de corte restante J – por defecto: 1/100 mm
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 Nº de pasos D – por defecto: 1 paso de rosca
 Paso incremental E – por defecto: 0
„ E=0: paso constante
„ E>0: aumenta el paso por vuelta según E
„ E<0: disminuye el paso por vuelta según E
