180 4 Programación de ciclos
4.6 Ciclos de r
o
scado y entalladur
a

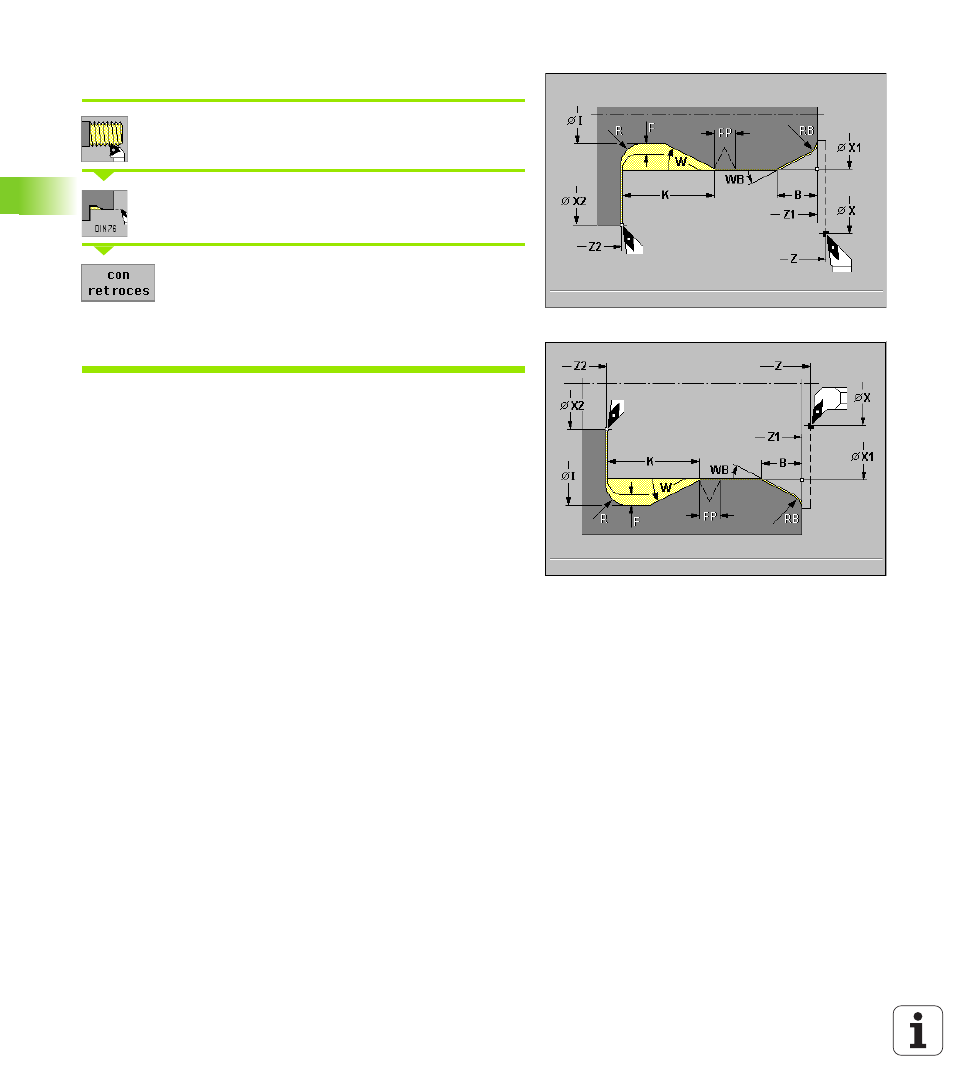

Tallado libre DIN 76
Seleccionar "corte de rosca"
Seleccionar "Tallado libre DIN 76"
Softkey con retroceso:
Desconectado: la herramienta se detiene al final del
ciclo (imágenes a la derecha)
Conectado: retrocede al punto de arranque
(imágenes de la siguiente pág.)
El ciclo realiza el tallado libre de rosca DIN76, una entrada de rosca, el
cilindro antepuesto y la superficie transversal siguiente. La entrada de
la rosca se mecaniza cuando se indica "B" o "RB".
Parámetro de ciclo
 Punto inicial X, Z
 Punto inicial del clindro X1, Z1
 Punto final de la superficie transversal X2, Z2
 Paso de rosca FP – por defecto: Tabla normalizada
 Avance reducido E para la profundización y para la entrada de rosca
- por defecto: Avance F
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
 Diámetro de entalladura I – por defecto: Tabla normalizada
 Longitud de entalladura K – por defecto: Tabla normalizada
 Angulo de entalladura W – por defecto: Tabla normalizada
 Radio de entalladura R (en ambos lados de la entalladura) – por
defecto: Tabla normalizada
 Sobremedida de entalladura P
„ P>0: Subdivisión del torneado previo y final - "P" es la sobremedida
lontiduginal; la sobremedida transversal es siempre 0,1 mm
„ Sin datos: Mecanizado en un corte
 Longitud de entrada al cilindro B – por defecto: sin entrada
 Angulo de entrada WB – por defecto: 45 °
 Radio de entrada RB – por defecto: sin radio de entrada
