HEIDENHAIN MANUALplus 4110 379
6.21 Mecanizado de superficies en
v
o
lv
ent
e
s

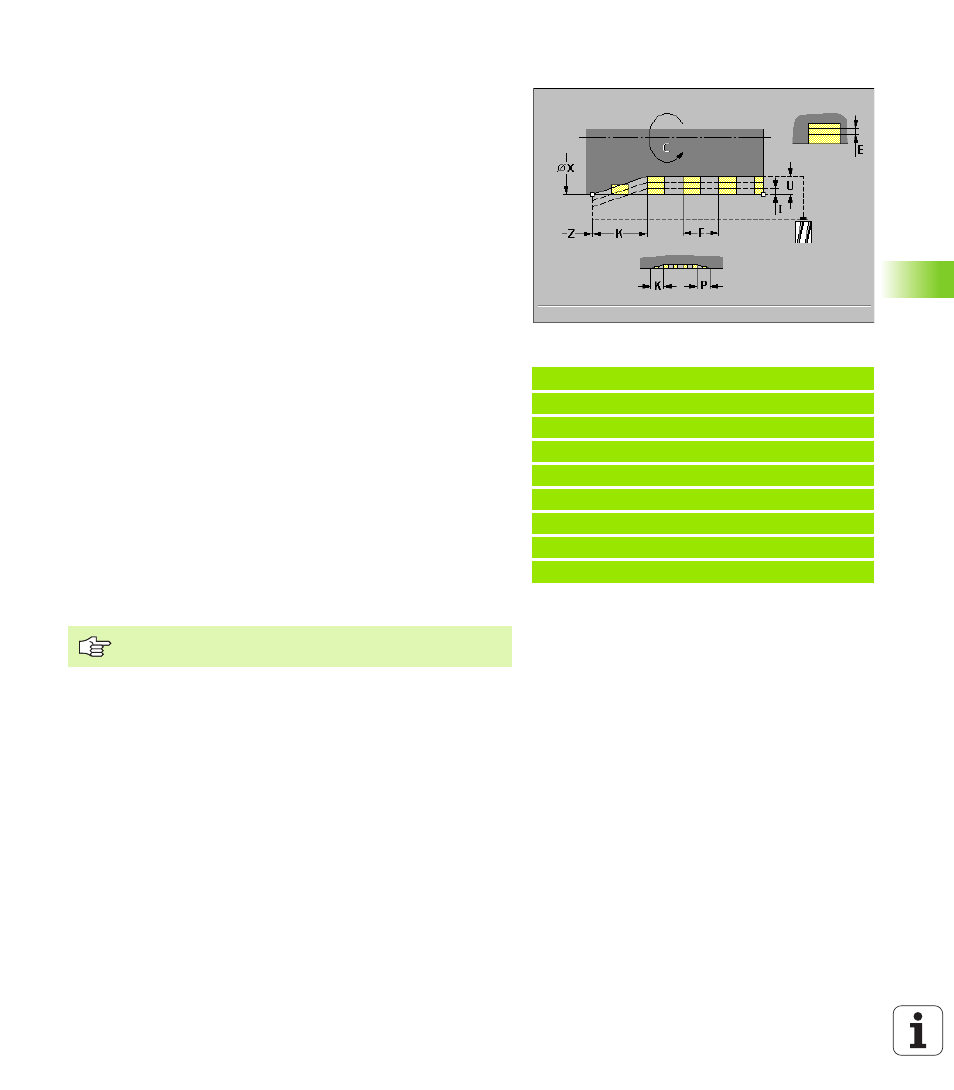

Fresado de ranura G798
G798 fresa una ranura desde la posición actual de la hta. hasta el
"punto final X, Z". La anchura de la ranura se corresponde con el
diámetro de la fresa.
La primera aproximación se realiza con "I" - las otras aproximaciones
las calcula el MANUALplus de la siguiente forma:
La reducción de la aproximación se produce hasta >= 0,5 mm.
Entonces se realiza cada aproximación con 0,5 mm.
Parámetro
 Punto final X (cota de diámetro) (por defecto: posición actual de X)
 Punto final Z de la ranura
 Angulo inicial C: Posición del inicio de la ranura (por defecto: 0)
 Paso F
„ F positiva: Rosca derecha
„ F negativa: Rosca izquierda
 Paso F
 Longitud de entrada P: Rampa al inicio de la ranura (por defecto: 0)
 Longitud de salida K: Rampa al final de la ranura (por defecto: 0)
 Profundidad de rosca U
 Aproximación máxima I (por defecto: profundidad total en una
aproximación)
 Valor de reducción E para la reducción de aproximación (por
defecto: 1)
Ejemplo: G798
%798.nc
[G798]
N1 T71 G197 S800 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X80 Z15
N5 G798 X80 Z-120 C0 F20 K20 U5 I1
N6 M15
FINAL
Aproximación actual = I * (1 – (n–1) * E)
n: enésima aproximación
A continuación se puede fresar una ranura exteriormente.
