HEIDENHAIN MANUALplus 4110 357
6.1
8
Ciclos de taladr
ado

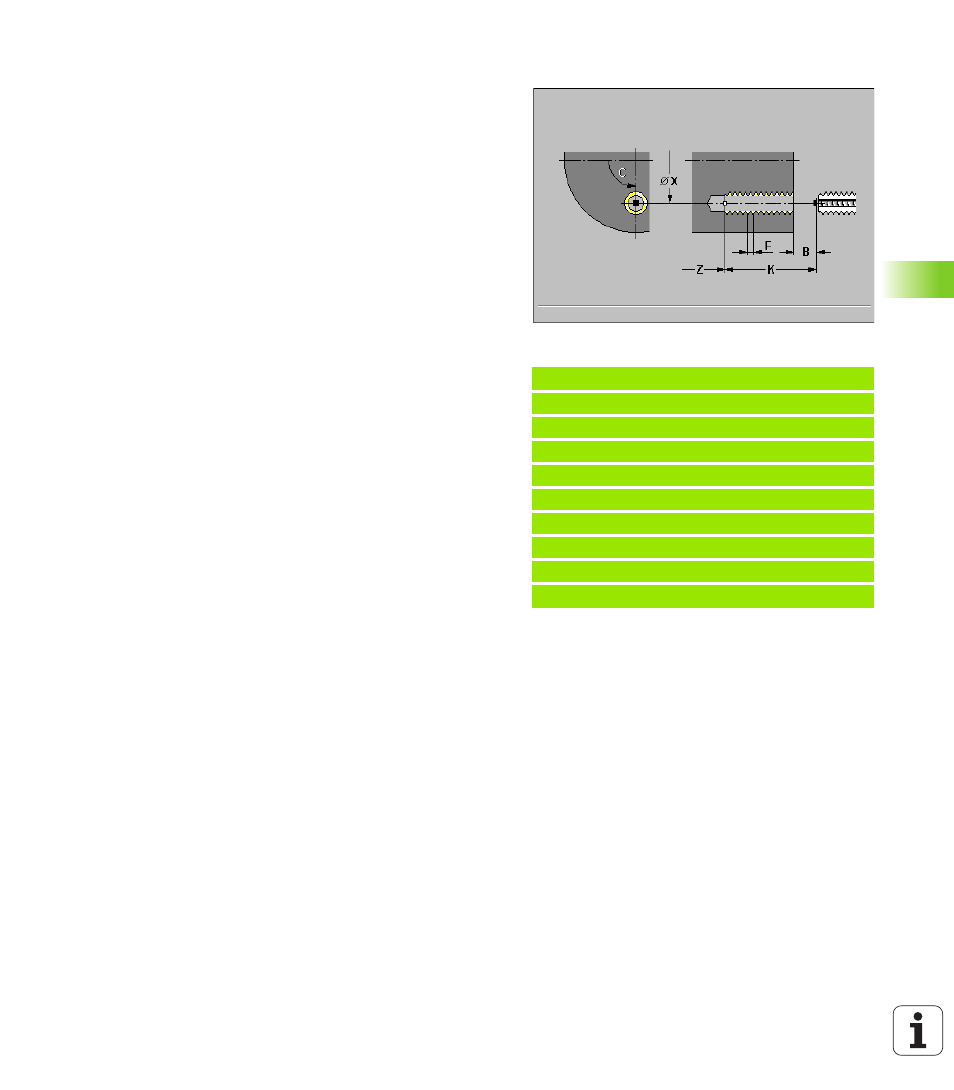

Roscado G36
G36 corta roscas axiales en el centro con herramientas fijas así como
roscas axiales y radiales con herramientas motorizadas.
Significado de la "longitud de extracción J": Utilice este parámetro
en mordazas de sujeción con comparador de longitudes. El ciclo
calcula un nuevo paso nominal en base a la profundidad de rosca, el
paso programado y la "longitud de estiramiento". El paso nominal es
algo menor que el paso del roscador. En la elaboración de la rosca se
extrae el taladro a la "longitud de estiramiento" desde el alimentador
de sujeción. Con este procedimiento se alcanzan mejores tiempos
muertos en roscados.
Parámetro
 Punto final X roscado de taladro axial (Cota de diámetro)
 Punto final Z roscado de taladro radial
 Avance por vuelta F: Paso de rosca
 Longitud de entrada (por defecto: 2 * paso de rosca F1): Recorrido
para alcanzar la velocidad y el avance programados
 Número de cabezal Q
„ Q=0: Cabezal principal (herramienta fija)
„ Q=1: herramienta motorizada
 Dirección de referencia H para el paso de rosca (por defecto: 0)
„ H=0: Avance al eje Z
„ H=1: Avance al eje X
 Velocidad de retroceso S (por defecto: misma velocidad que en el
roscado)
 Profundidad de taladrado K (taladro radial: cota de radio)
„ Si se indica K: el "punto inicial del taladro" se calcula como "punto
final del taladro" y "K".
„ Si no se indica K: "K" se calcula según el "punto final del taladro" y
la posición actual de la herramienta
 Longitud de estiramiento J (por defecto: 0) en la utilización de
mordazas con comparación de la longitud
Indicaciones:
„ La ejecución del ciclo comienza en la posición actual de la
herramienta y del cabezal. El punto inicial se aproxima en marcha
rápida.
„ Taladrado axial:
„ No programar "X"
„ Programar "Z"
„ Taladrado radial:
„ Programar "X"
„ No programar "Z"
„ Si están programados X y Z: La "orientación de la herramienta" es
decisiva para un taladro radial/axial (véase “Machos de roscar" en
pág. 424).
Ejemplo: G36
%36.nc
[G36]
N1 T50 G97 S1000 G95 F0.2 M3
N2 G0 X0 Z5
N3 G71 Z-30
N4 G14 Q0
N5 T51 G97 S600 M3
N6 G0 X0 Z8
N7 G36 Z-25 F1.5 B3 Q0
FINAL
