MANUALplus 4110 de HEIDENHAIN 513
9.5 Ejemplo ICP "fr
e
sado"
Redondeo de esquinas
La introducción de los redondeos se realiza mediante
una "superposición". Seleccionar la esquina (esquina
adelante/esquina atrás. A continuación se define el
"radio de redondeo B". El MANUALplus incluye el
redondeo en el contorno ICP existente y traza el
contorno de "acabado".
El MANUALplus ofrece para su selección la siguiente
esquina del contorno. En este ejemplo se redondean
todas las esquinas.

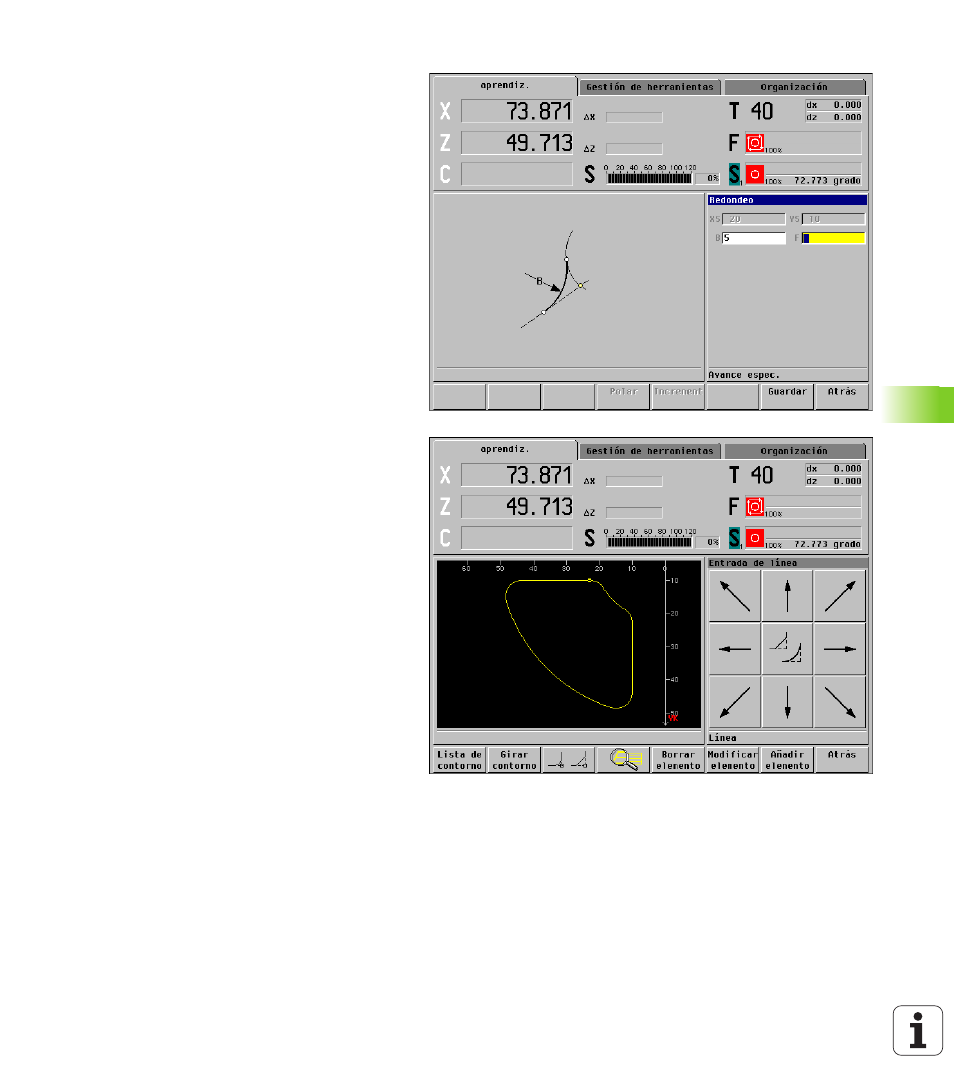

El contorno ICP se ha programado por completo
(figura abajo dcha.). Atrás cierra la programación ICP,
e Introducción lista el ciclo ICP.
